Ultrasonic Homogenizer / Sonicator / 초음파 분산기 / 균질기 / 파쇄기

■ Probe에 전달되는 실제적인 에너지의 양 (Joules)과 전기 Power (Watt)의 양을 Display
■ 자가 진단 기능을 가지고 있어 조작 및 문제 해결이 편리함
■ Auto Tunning : 항상 원하는 양의 Sonic을 자동으로 유지시켜줌
■ 최상의 Reproducibility와 정밀하게 원하는 Ultrasonic Energy를 Sample에 전달함
■ 용도 : Cell Disruption, Nanotechnology, Chip Assay, Homogenization,
Disaggregation, Sample Preparation
■ 온도 센서, 스탠드 또는 Sound Proof Box는 별도 구매해야 함
■ Qsonica

(0개)

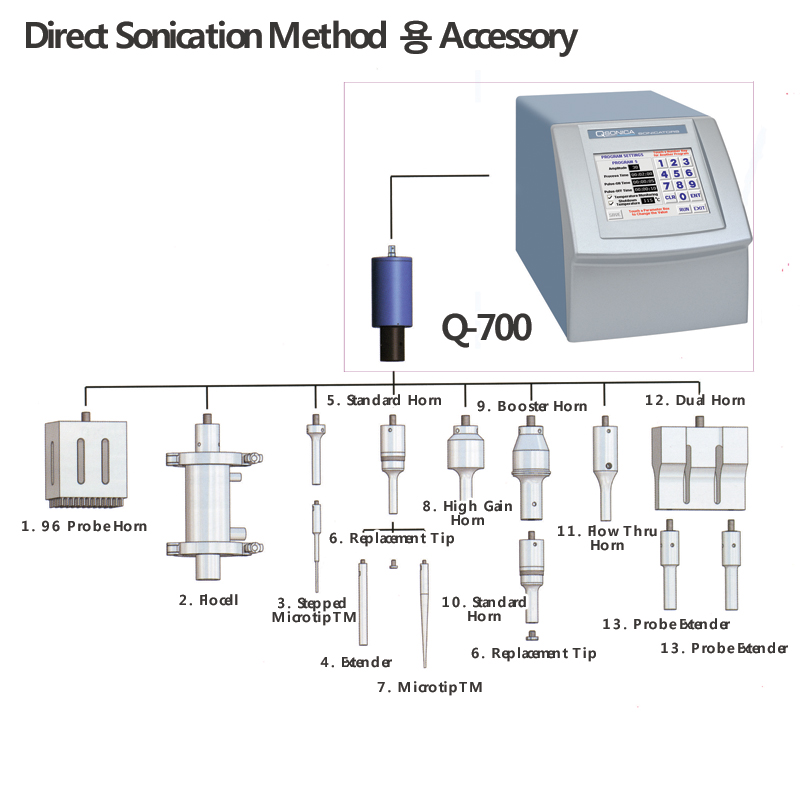

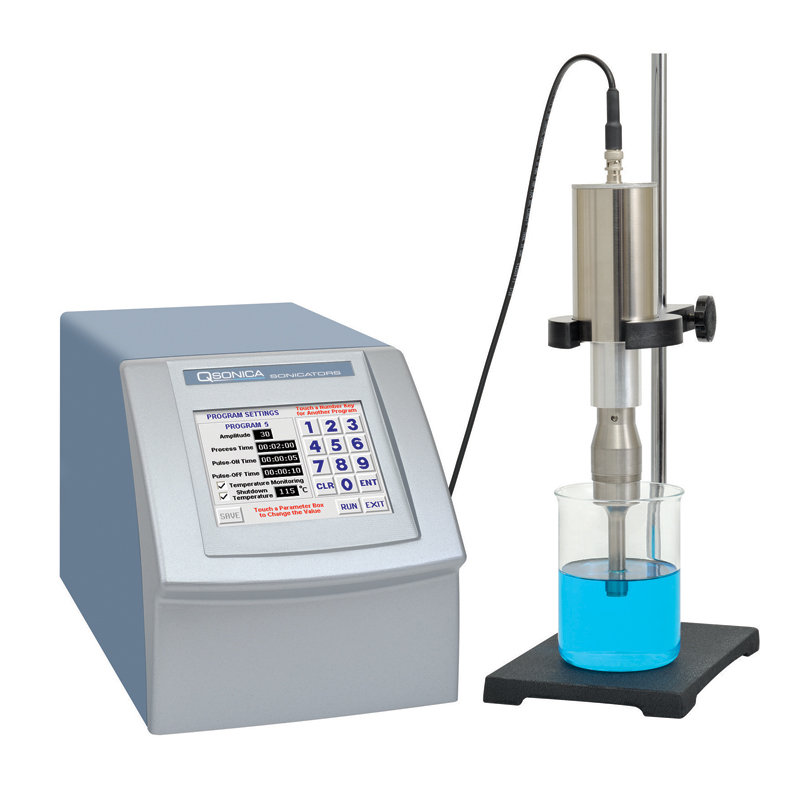

Q-700 Sonicator
Cat. No	Model	규격	포함 Horn/Tip
H01-193-052	Q-700A	without Horn/Tip
H01-193-102	Q-700	10 ~ 250 ml Set	#4220 / #4406
H01-193-152	Q700MPX	Microplate Horn Set	#4579 / #4660

● Touch Screen 조절 방식으로 Nanometer까지 조절 가능한 초음파 분산기
● 대형 LCD 화면으로 모든 동작 상황을 정확히 파악 할 수 있음
● 10개 까지 원하는 User 프로그램을 저장하여 사용할수 있음
● Set 구성 : Generator, Converter with Cable, Replaceable tip, Manual Standard Horn, Power Cable, Wrench Set

상세 규격 표
Model	Q-700
Working volume	0.2 ~ 1000 ml
Power Rating	700 Watt
Total Energy Output	Both Watt and Joules
Operating Frequency	20 kHz
Adjustible Amplitude	1 ~ 100%
Input	220V, 50/60 Hz
Program	10 Memories + Sequencing
Timer	1 sec to 72 hr
Adjustible Pulse On/Off	1 sec to 24 hr
Control	Touch Screen, Self Diagnostic, Auto Tuning
Regulatory	UL, CE, RoHS Compliant
Size	w203×d387×h216 mm

Q-500 Sonicator
Cat. No	Model	규격	포함 Horn/Tip
H01-193-202	Q-500A	without Horn/Tip
H01-193-252	Q-500	10 ~ 250 ml Set	#4220 / #4406

● Digital Display
● 10시간까지 Timer 설정가능
● Set 구성 : Generator, Converter with Cable, Replaceable Tip, Manual Standard Horn, Power Cable, Wrench Set

상세 규격 표
Model	Q-500
Working volume	0.2 ~ 1000 ml
Power Rating	500 Watt
Total Energy Output	Both Watt and Joules
Operating Frequency	20 kHz
Adjustible Amplitude	20 ~ 100%
Input	220V, 50/60 Hz
Program Timer	10 hr
Adjustible Pulse On/Off	1 sec to 1 min
Regulatory	UL, CE, RoHS Compliant
Size	w203×d387×h216 mm

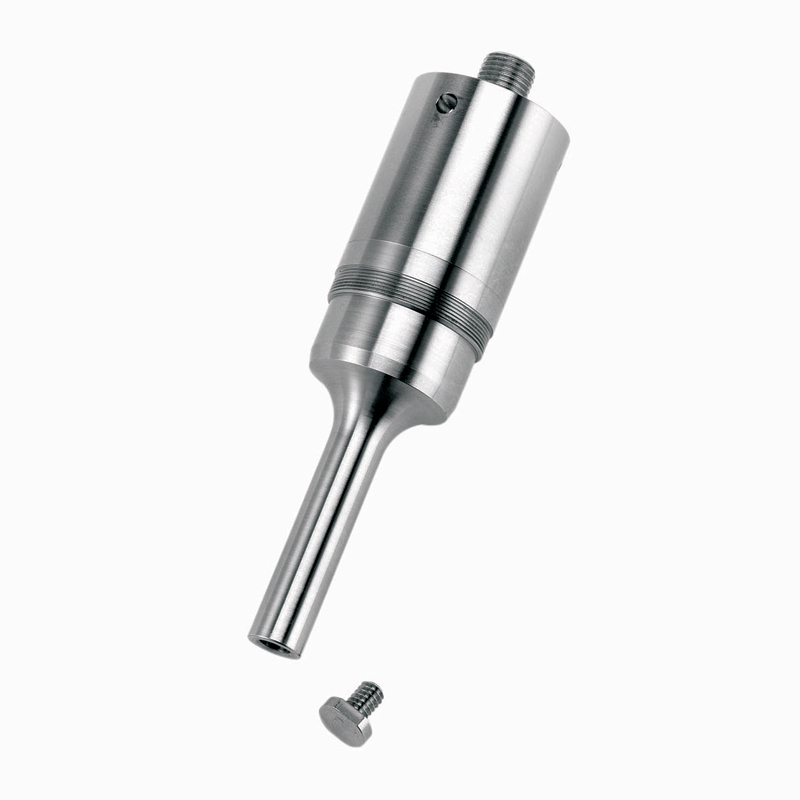

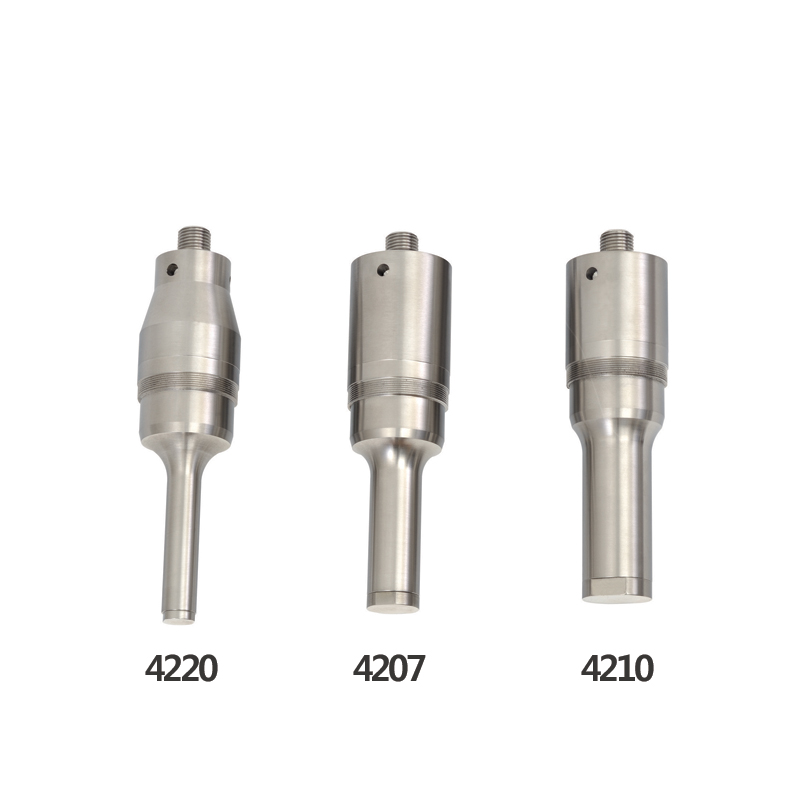

Standard Horn/Probe
Cat. No	Model	Working Vol.	Tip Dia.	Type	Intensity	Amp.
H01-193-503	4220	20 ~ 250 ml	Ø12.7 mm	Tapped	High	120 um
H01-193-507	4219	20 ~ 250 ml	Ø12.7 mm	Solid	High	120 um
H01-193-515	4207	50 ~ 500 ml	Ø19.1 mm	Tapped	Medium	60 um
H01-193-519	4208	50 ~ 500 ml	Ø19.1 mm	Solid	Medium	60 um
H01-193-527	4210	100 ~ 1000 ml	Ø25.4 mm	Tapped	Low	30 um
H01-193-531	4209	100 ~ 1000 ml	Ø25.4 mm	Solid	Low	30 um

● 재질 : Titanium
● Solid Horn은 Low Surface Tension Liquid or Organic Solvent용으로 Tip 일체형임
● Tapped형은 Tip을 교환할 수 있음 (Replaceable Tip)

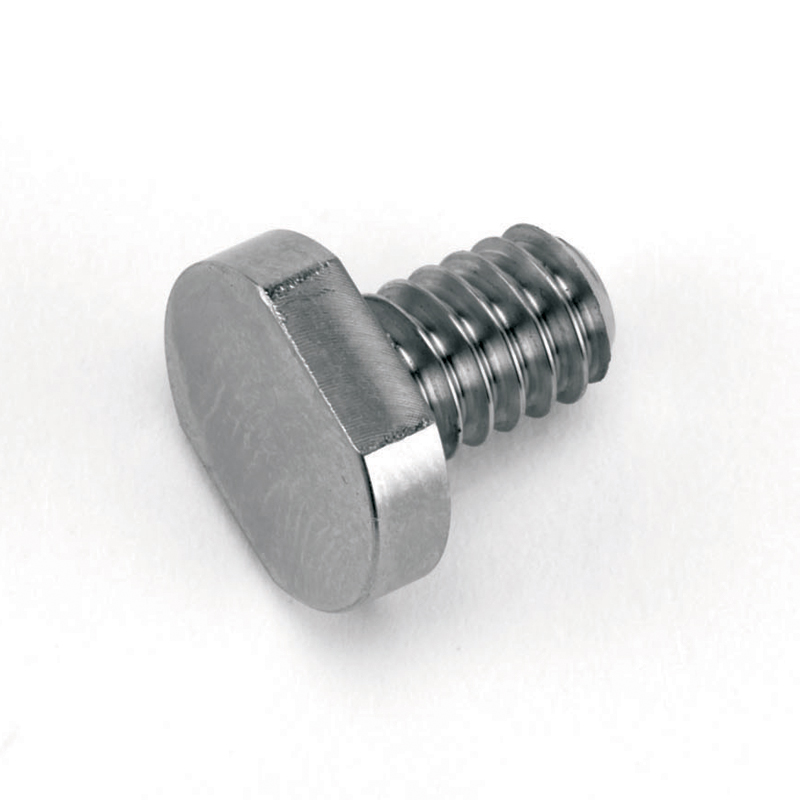

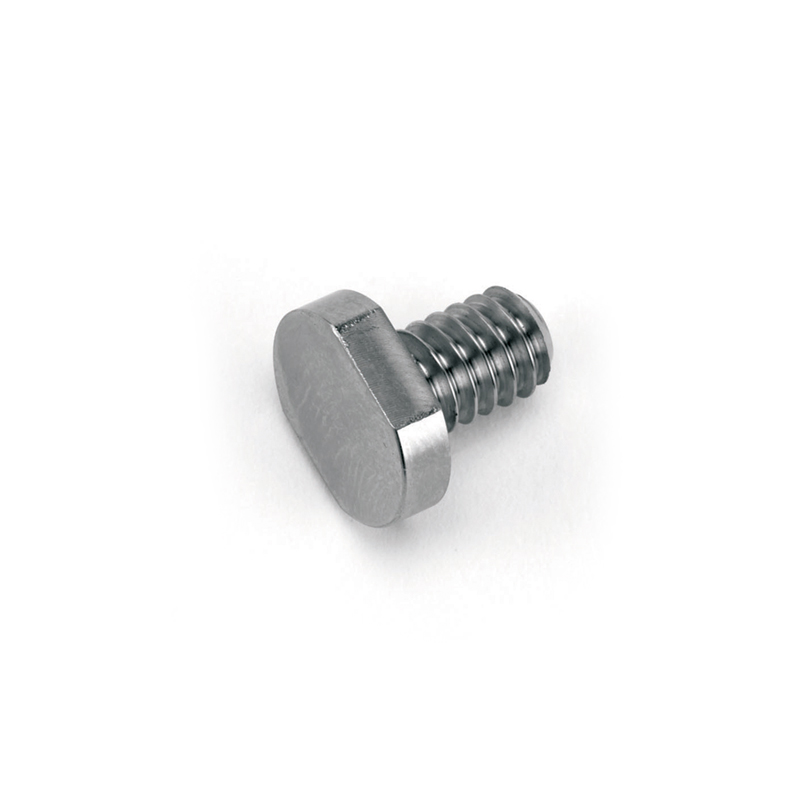

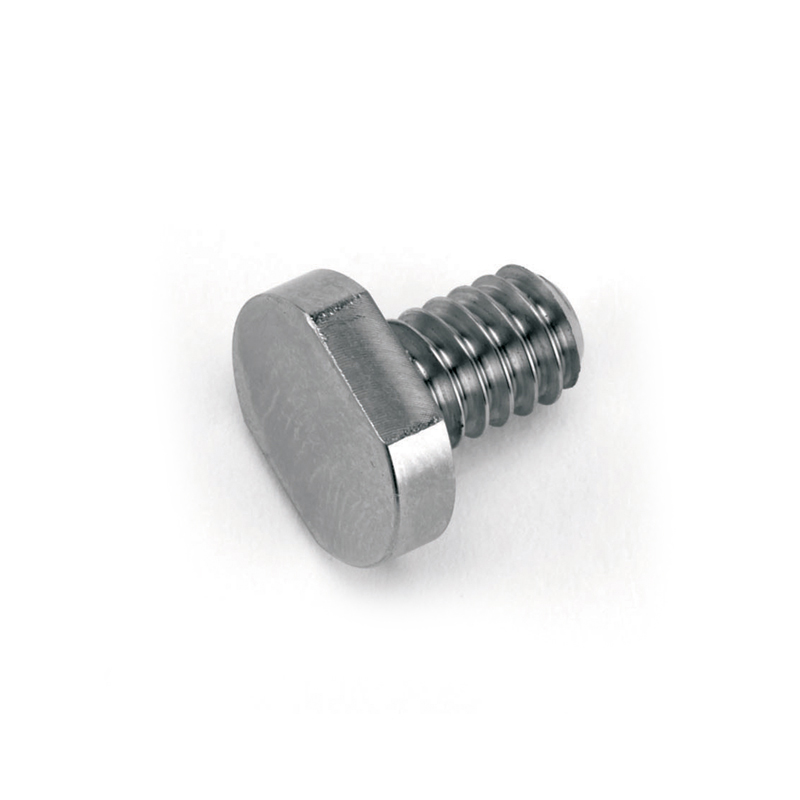

Replacement Tip for Tapped Horn / 교체형 Tip
Cat. No	Model	사용 Horn	재질	Tip Dia.
H01-193-539	4406	#4220	Titanium	Φ12.7 mm
H01-193-543	4407	#4207		Φ19.1 mm
H01-193-547	4408	#4210		Φ25.4 mm

● Tip이 손상되면 쉽게 교체할 수 있음

Microtip Horns with 12.7 mm Tapped Horn (Model 4220)
Cat. No	Model	Working Vol.	Tip Dia.	Type	Intensity	Amp.	길이
H01-193-551	4417	0.2 ~ 5 ml	Ø1.6 mm	Tapped	Ultra High	320 um	178 mm
H01-193-555	4418	0.5 ~ 15 ml	Ø3.2 mm		Ultra High	380 um	165 mm
H01-193-559	4420	5 ~ 50 ml	Ø6.4 mm		High	200 um	155 mm

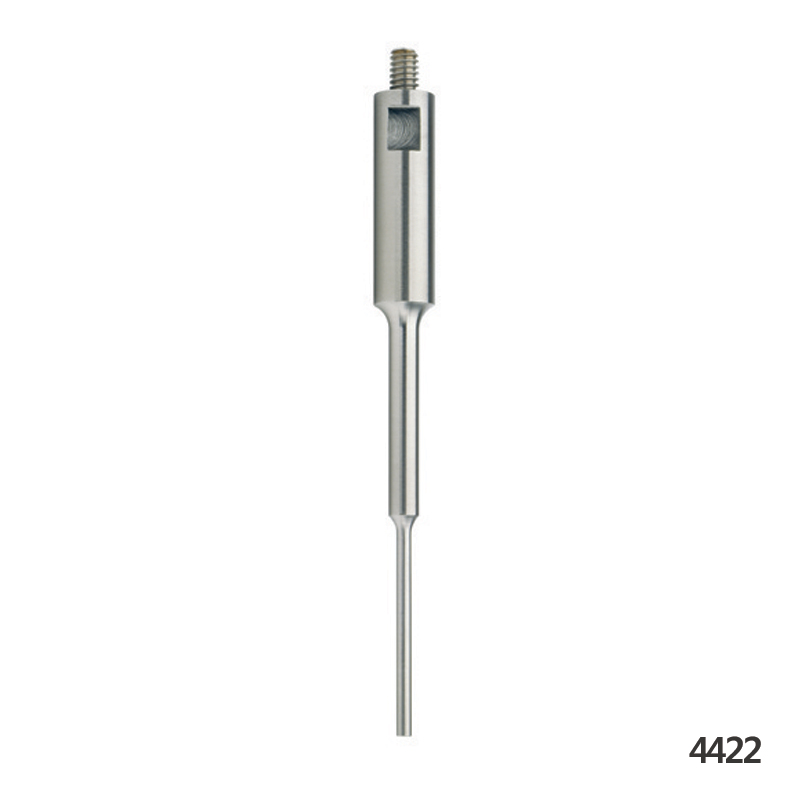

H01-193-563	4422	0.5 ~ 15 ml	Ø3.2 mm	Stepped	Very High	205 um	149 mm
H01-193-567	4421	Coupler required for use of a Stepped Microtip(#4422)

● Stepped Microtip (#4422)은 Coupler와 연결하여 사용하여야 함
● Ultrasonic Energy를 증폭하여 Sample에 방사시키는 장치
● 작은 직경의 Tip 일수록 더 강한 에너지 발생
● Small Volume용 Microtip으로 Extension으로 사용됨
● Standard 12.7 mm Tapped Horn과 같이 사용해야만 함
● Model 4422은 Coupler를 이용 Probe 없이 Converter에 직접 연결해 사용

High Intensity Horn / High Gain Horn
Cat. No	Model	Working Vol.	Tip Dia.	Type	Intensity	Amp.

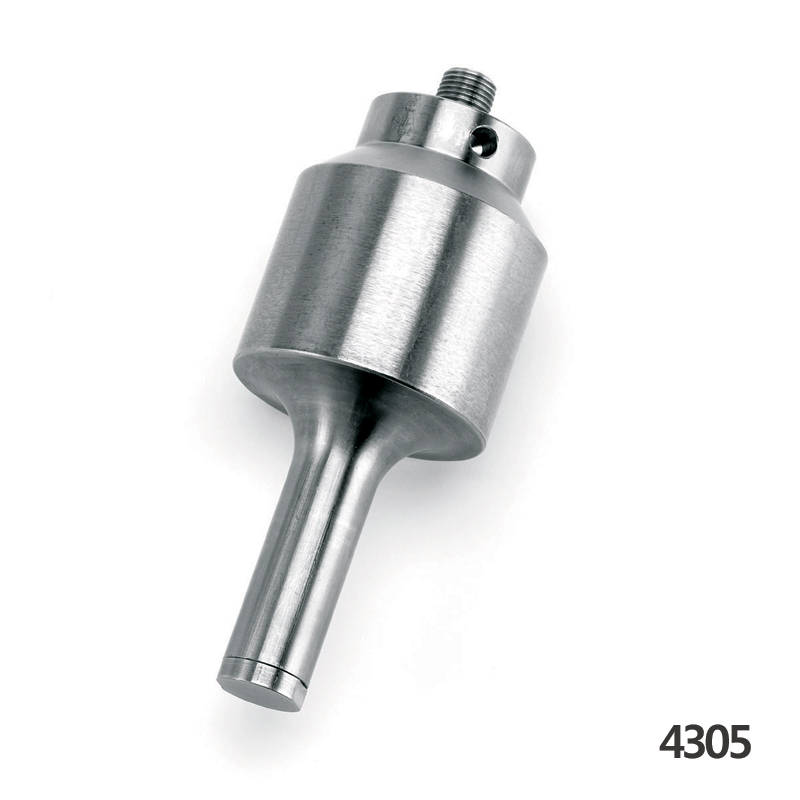

H01-193-571	4305	50 ~ 500 ml	Φ19.1 mm	Tapped	High	120 ㎛
H01-193-575	4306	50 ~ 500 ml	Φ19.1 mm	Solid	High	120 ㎛
H01-193-579	4310	100 ~ 1000 ml	Φ25.4 mm	Solid	Medium	60 ㎛
H01-193-583	4311	100 ~ 1000 ml	Φ25.4 mm	Tapped	Medium	60 ㎛

● Offer Double the Amplitude of Standard 3/4” and 1” Horns
● Attach directly to the Converter

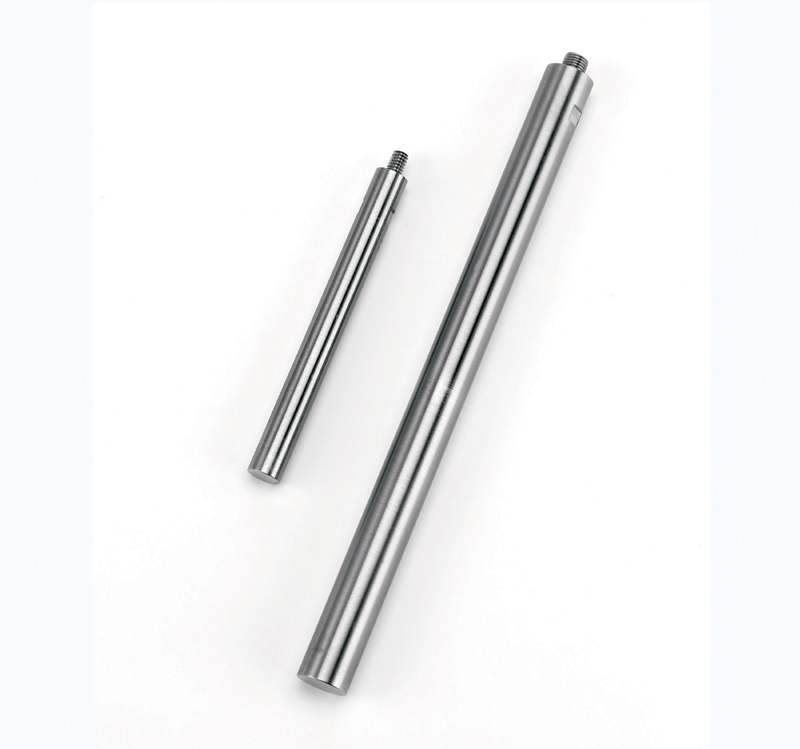

Half Wave Horn Extender, 연장 Horn
Cat. No	Model	Working Vol.	Tip Dia.	Type	Intensity	Amp.
H01-193-586	406HW	10 ~ 250 ml	Φ12.7 mm	Solid	5” (125 mm)	120 um
H01-193-590	406HWT	10 ~ 250 ml	Φ12.7 mm	Tapped		120 um
H01-193-598	407HW	25 ~ 500 ml	Φ19.1 mm	Solid		60 um
H01-193-602	407HWT	25 ~ 500 ml	Φ19.1 mm	Tapped		60 um
H01-193-610	408HW	50 ~ 1000 ml	Φ25.4 mm	Solid		30 um
H01-193-614	408HWT	50 ~ 1000 ml	Φ25.4 mm	Tapped		30 um
H01-193-626	407FW	25 ~ 500 ml	Φ19.1 mm	Solid	10” (250 mm)	60 um
H01-193-630	407FWT	25 ~ 500 ml	Φ19.1 mm	Tapped		60 um
H01-193-634	408FW	50 ~ 1000 ml	Φ25.4 mm	Solid		30 um
H01-193-638	408FWT	50 ~ 1000 ml	Φ25.4 mm	Tapped		30 um

● Horn의 길이를 연장하기 위한 장치

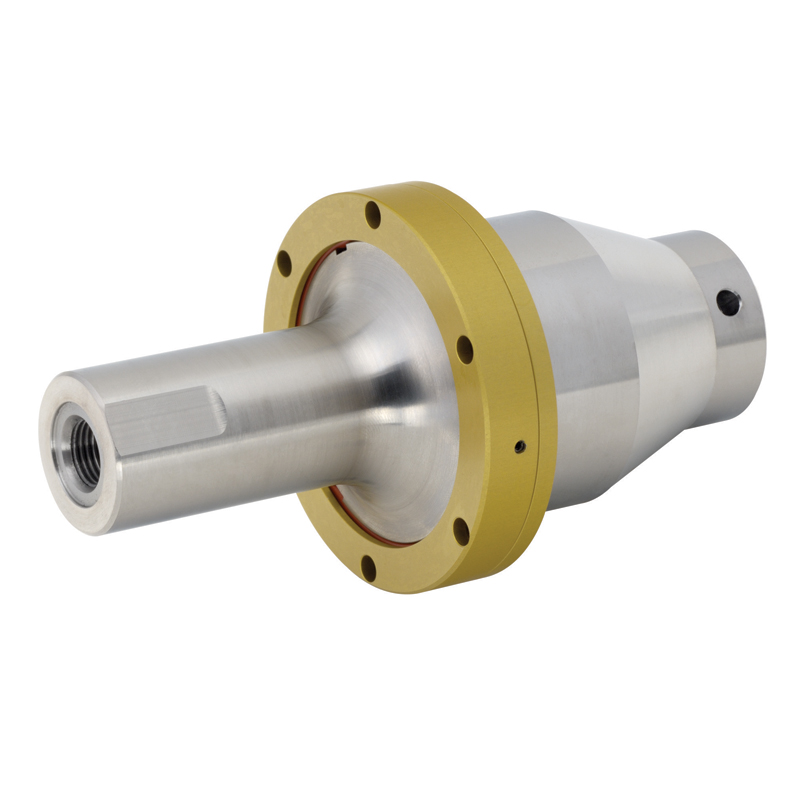

Booster Horn
Cat. No	Model	연결 가능 Standard Horn
H01-193-643	4121	19.1 mm와 25.4 mm Horn

● Standard Horn의 Amplitude / Intensity를 증가시키는 장치
● Converter와 Standard Horn 사이에 장착함

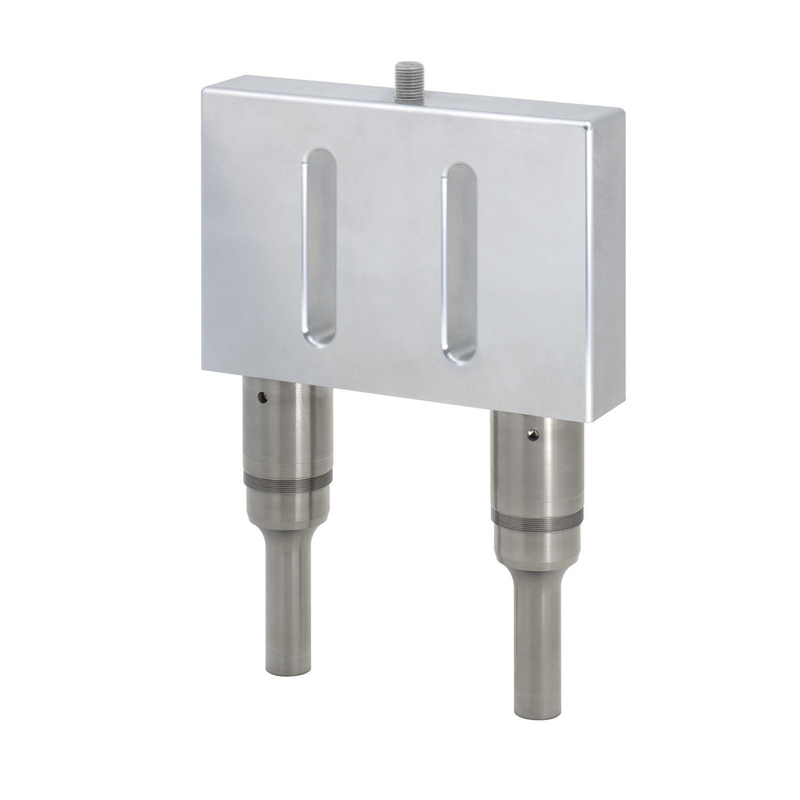

Dual Horn
Cat. No	Model	Description
H01-193-651	4525	Dual Horn with Probes
H01-193-655	4562	Rectangular Coupler Only
H01-193-519	4208	Replacement 3/4” Solid Probe

● 하나의 장비로 2개의 샘플들에 동시 작업이 가능함
● 2개의 Horns은 하나의 19.1 mm Horn을 사용시와 같은 Output을 가짐
● Environment Testing Lab에서 많이 사용되어짐
● EPA requirments specified in Method SW846-3550

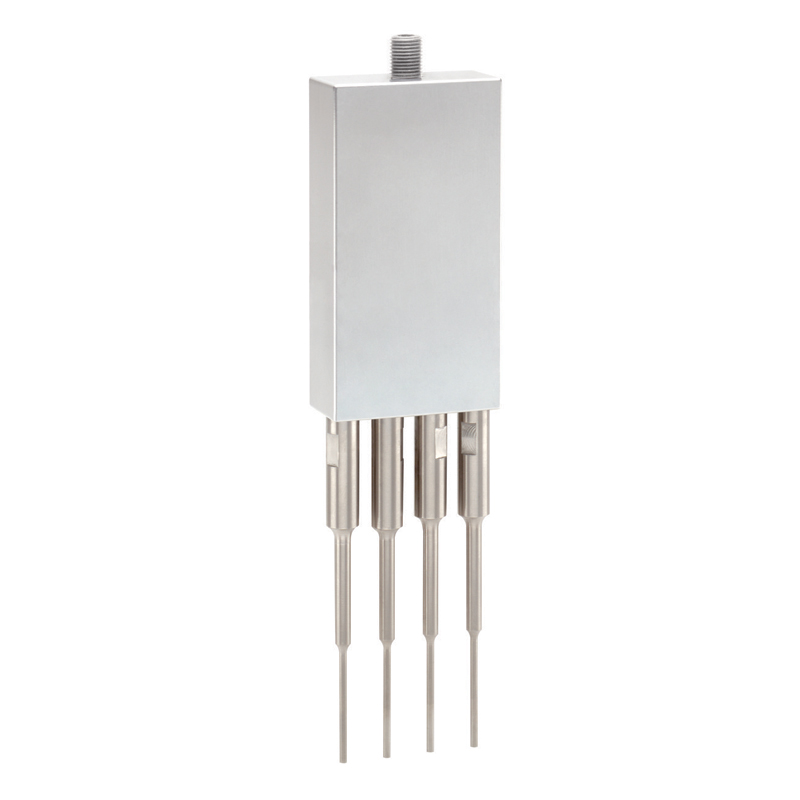

4 & 24 Tip Horn
Cat. No	Model	Description
H01-193-669	4559	4 Tip Horn (Only Q-700)
H01-193-671	4579	24 Tip Horn (Only Q-700)
H01-193-853	4598	Replacement Tip for 4559 (4 Tip Horn)
H01-193-855	4660	Replacement Tip for 4579 (24 Tip Horn)

● 4559 : Tip Diameter (3.17 mm), Tip 간격 (18.2 mm)
● 4579 : 24 Well Microplate용. 각 팁의 길이가 17.5 mm로 Standard and
Deep Well Microplate 모두 사용 가능함
Deep Well Micorplate 사용시 샘플의 용량은 최소 1.5 ml

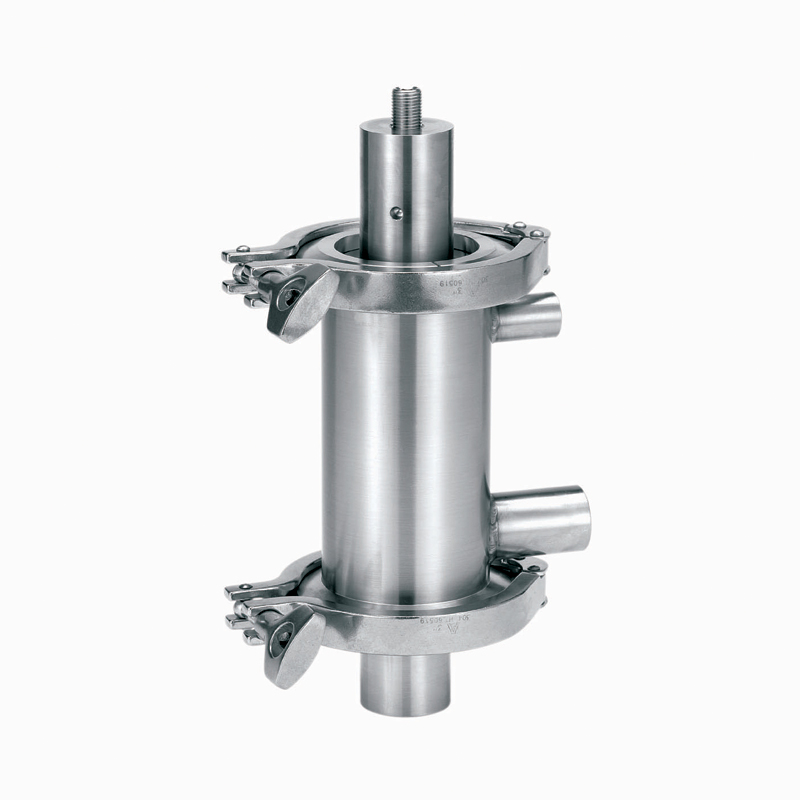

Flocell/In-Line Processing
Cat. No.	H01-193-675	H01-193-677
Model	4650	4549
Max. Flow Rate	0.5 L / min	20 L / min
Body Material	316L Stainless Steel
Operating Pressure	40 ~ 100 psi max	up to 100 psil
In/Outlet	1/4” NPT
Internal Volume	65 ml	400 ml
Probe	Standard 1/2” Dia. Probe	1” Dia. Extender Probe

● 연속적인 작업을 위한 Continuous Flow-thrucell
● 4549 Model은 오직 Q-700에서만 사용가능함

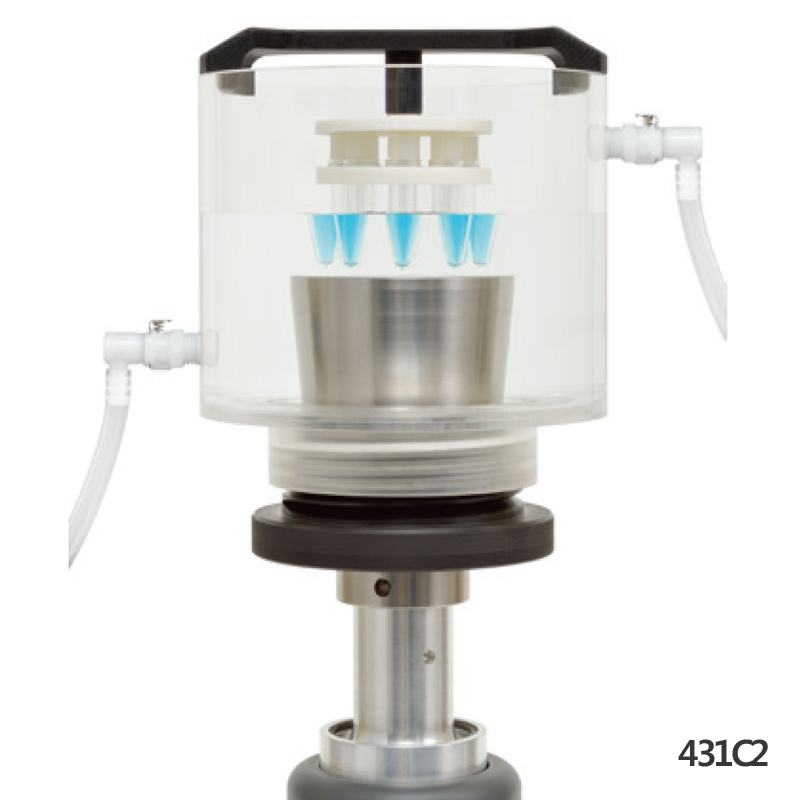

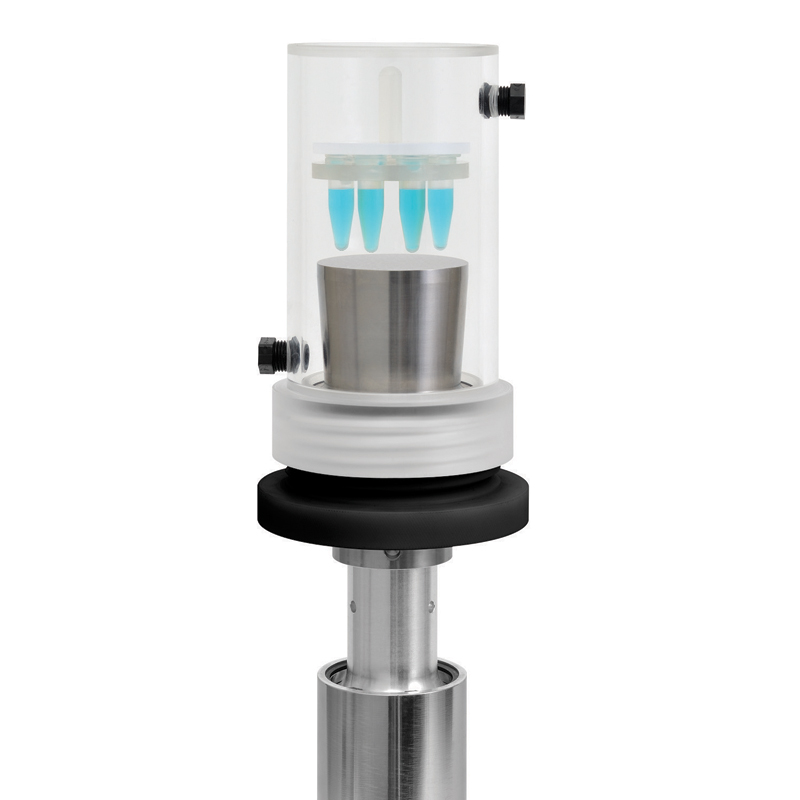

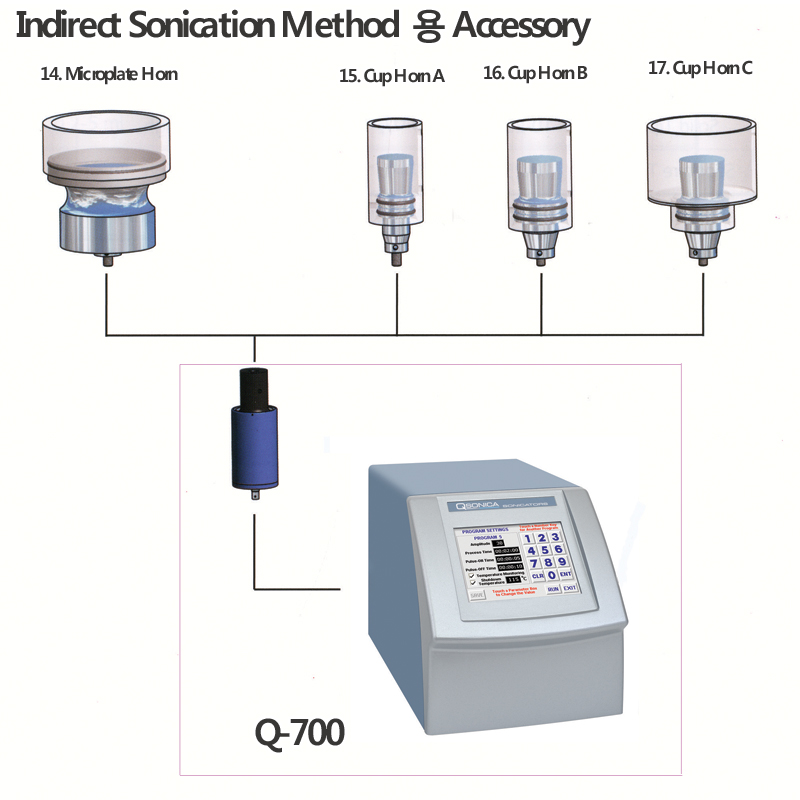

Cup Horn
Cat. No	Model	Cup I.D.	Horn Dia.	Tube Capacity	Tube Rack Model	Amp.
H01-193-754	431C2	140 mm	63.5 mm	8~20ea	440, 451, 449, 445	Tapped

● Probe의 직접적인 사용없이 샘플처리가 가능
● Cross-Contamination은 공기중에 의한 오염 방지
● 사용 : Horn은 아크릴 컵에 장착되어 있어 그 컵에 물을 가득 채우고 샘플 튜브를 넣어 사용함. 차가운 물이 컵 주위에 Ciculation 되어 Sample의 열 발생을 막아 줌

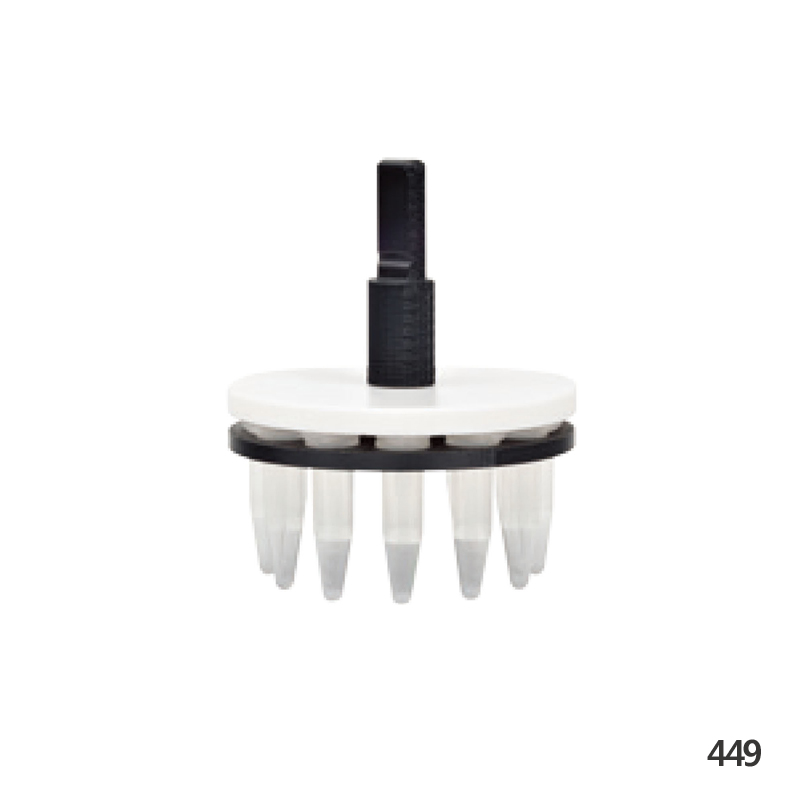

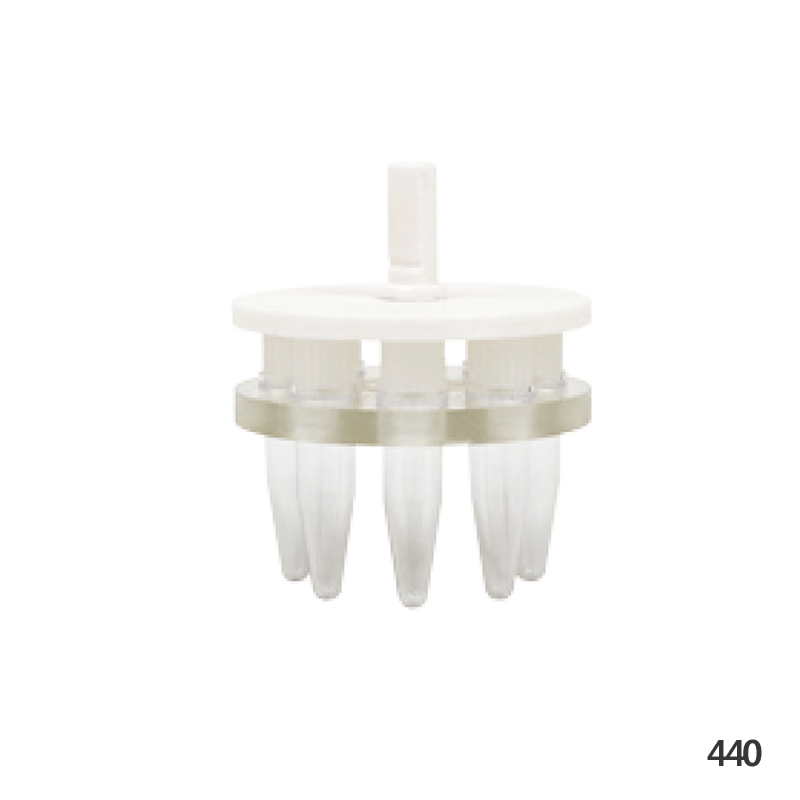

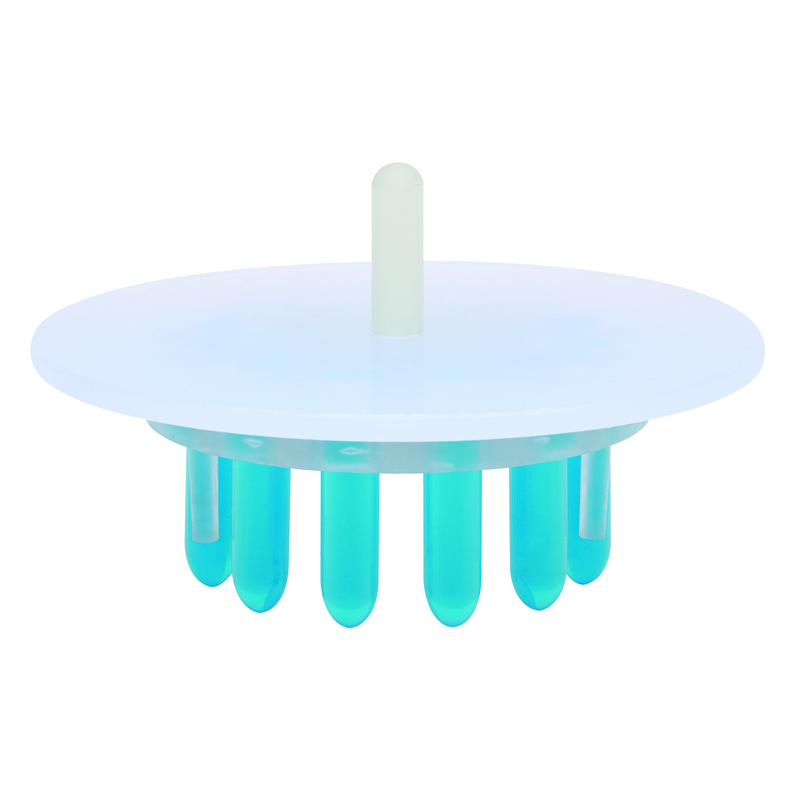

Replacement Microtube Rack
Cat. No	Model	사용 E-P tube 수	사용 Cup Horn
H01-193-762	440	8 (for 1.5ml PS tubes)	431C2
H01-193-763	451	8 (for 1.5ml PP tubes)
H01-193-764	449	12 (for 600ul PCR tubes)
H01-193-765	445	24 (for 300ul PCR tubes)

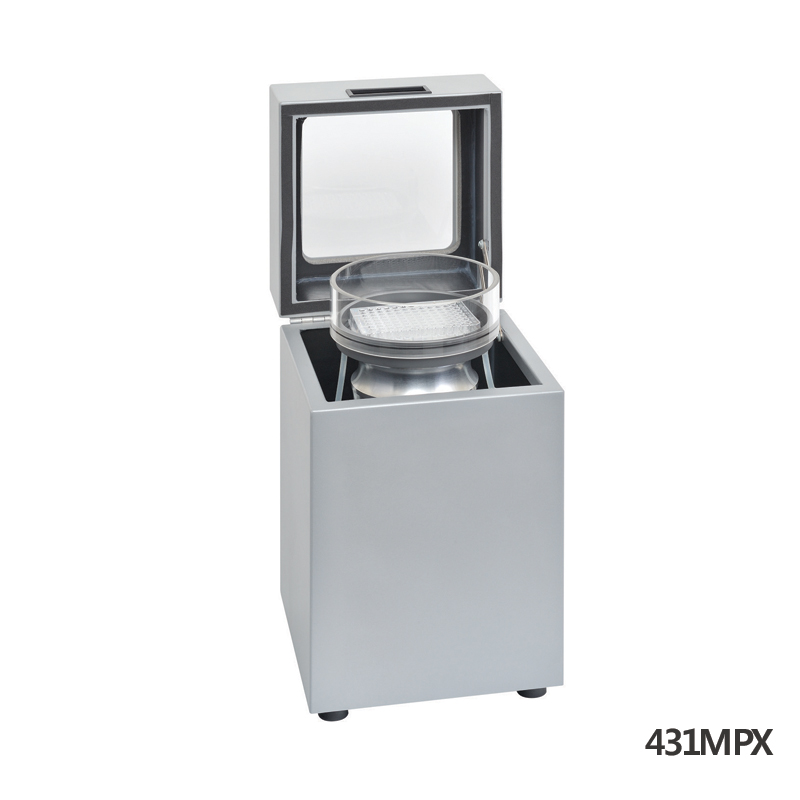

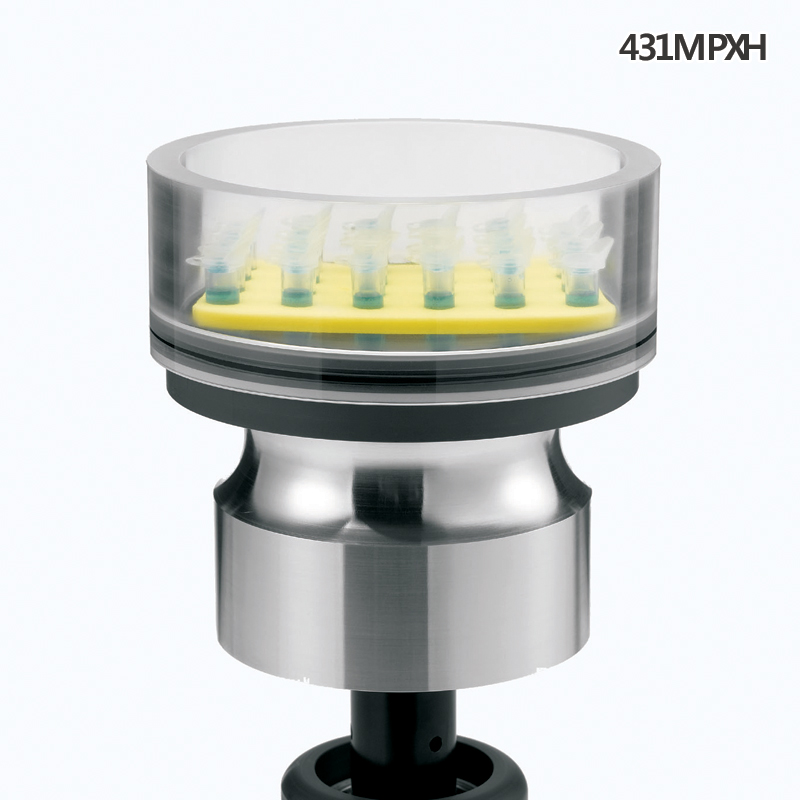

Microplate Horn
Cat. No	Model	Description
H01-193-772	431MPX	Microplate Horn, Sound Enclosure
H01-193-776	431MPXH	Microplate Horn Only
H01-193-780	432 MP	Sound Enclosure for Microplete Horn

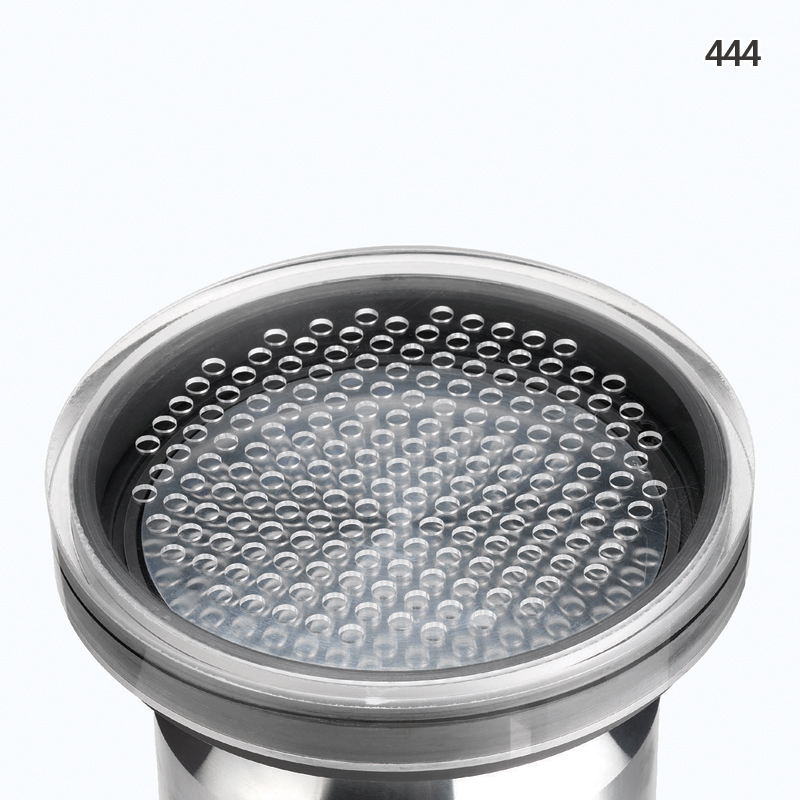

H01-193-784	444	PMCA Adapter

● 대형 Φ153 mm 지름의 Horn으로 Microtiter Plate를 한번에 Sonication 할 수 있음 (Deep Well Microplate도 사용 가능함)
● Water나 Glycol을 초음파 에너지의 Transmitter로 사용함
● Used in PMCA Research (Protein Misfolding Cyclic Amplification Assay)
● Sound Enclousre for Microplate : w254×d254×h432 mm
● 오직 Q-700에서만 사용가능함

기타 악세사리 for Q-700 and Q-500 Sonicator

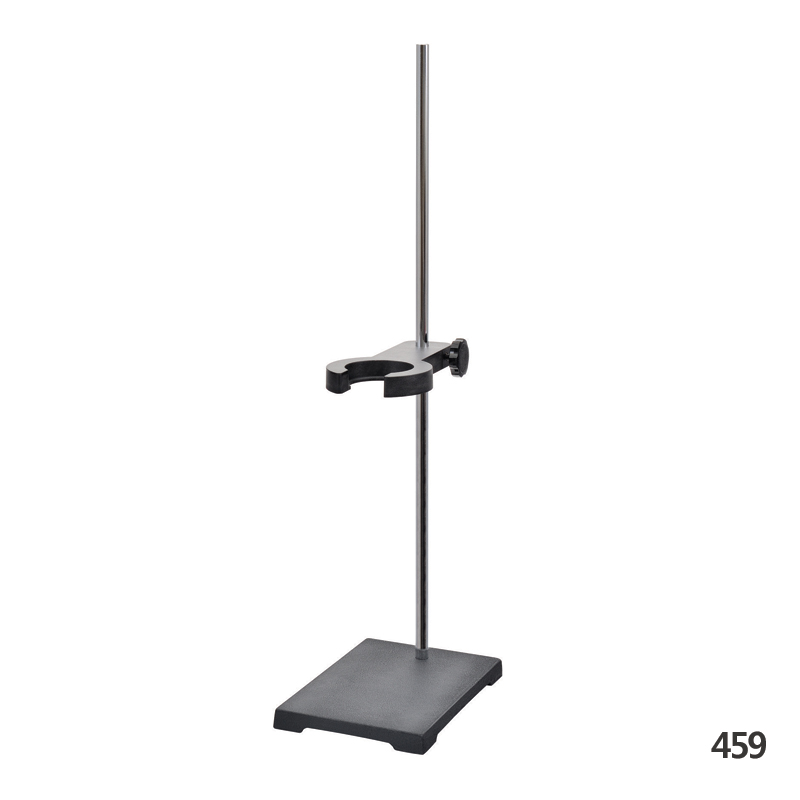

Stand
Cat. No	Model	Description
H01-193-789	459	Stand with Converter Clamp

● Stand Size : w153×d230×h610 mm

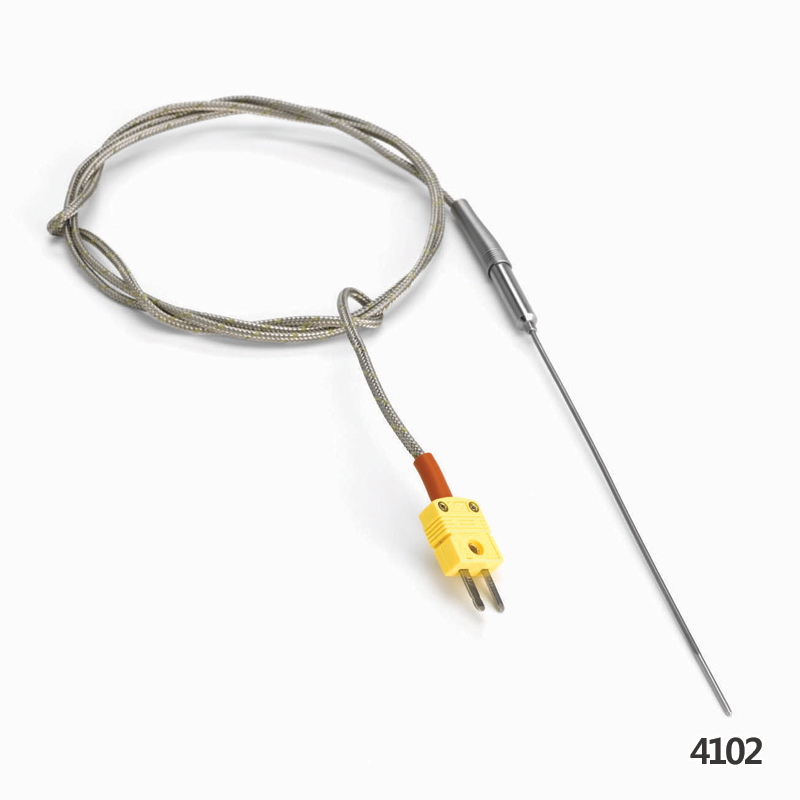

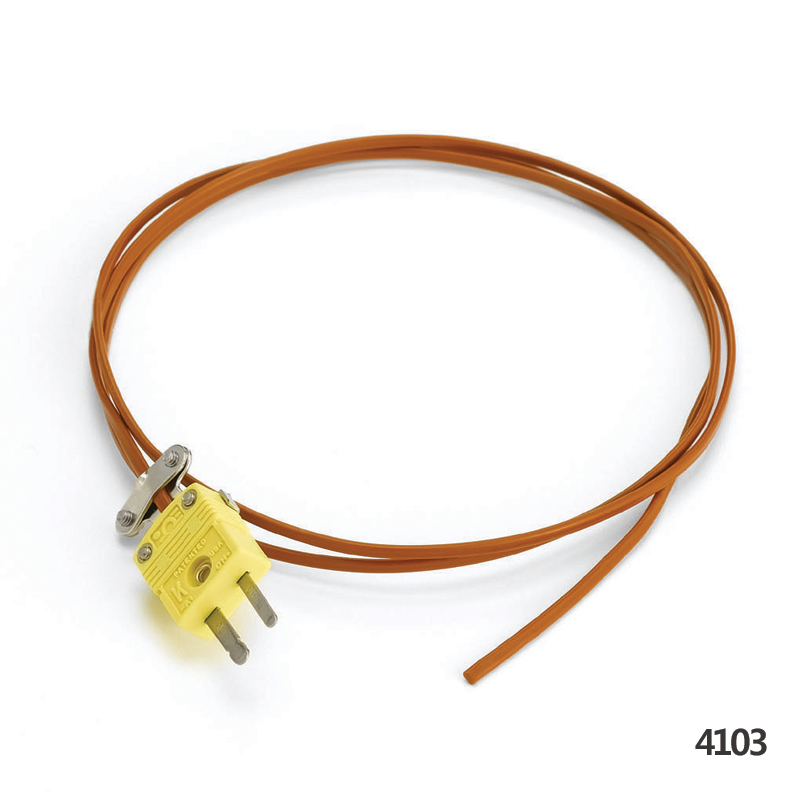

Temperature Sensor
Cat. No	Model	Description
H01-193-797	4102	기본형 온도 센서
H01-193-801	4103	Flexible 온도 센서

● 오직 Q-700에서만 사용가능함

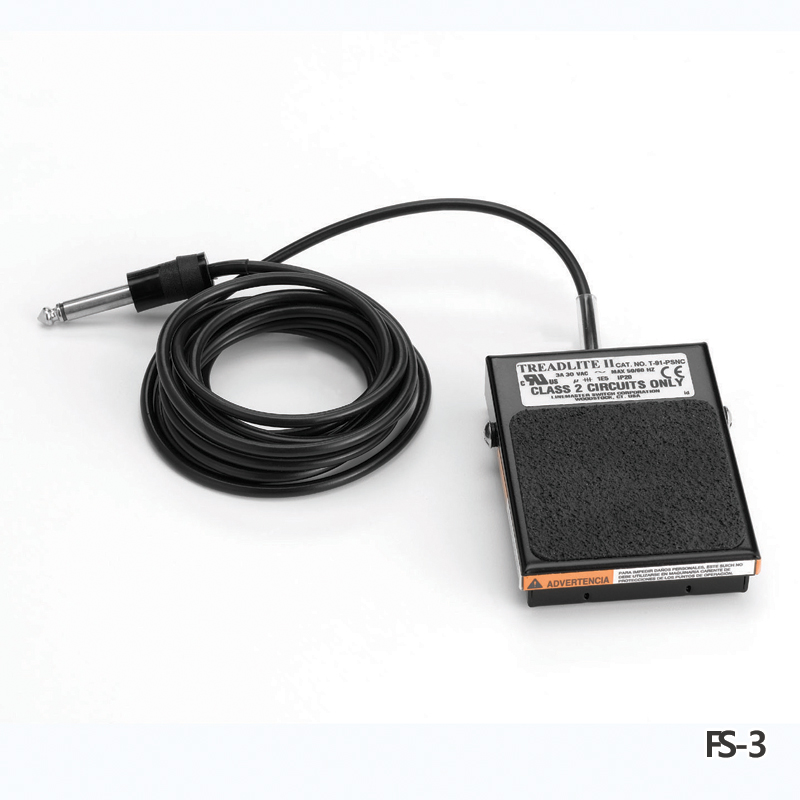

Foot Switch
Cat. No	Model	Description
H01-193-804	FS-3	Foot Swith for Q-700
H01-193-806	4004	Foot Swith for Q-500

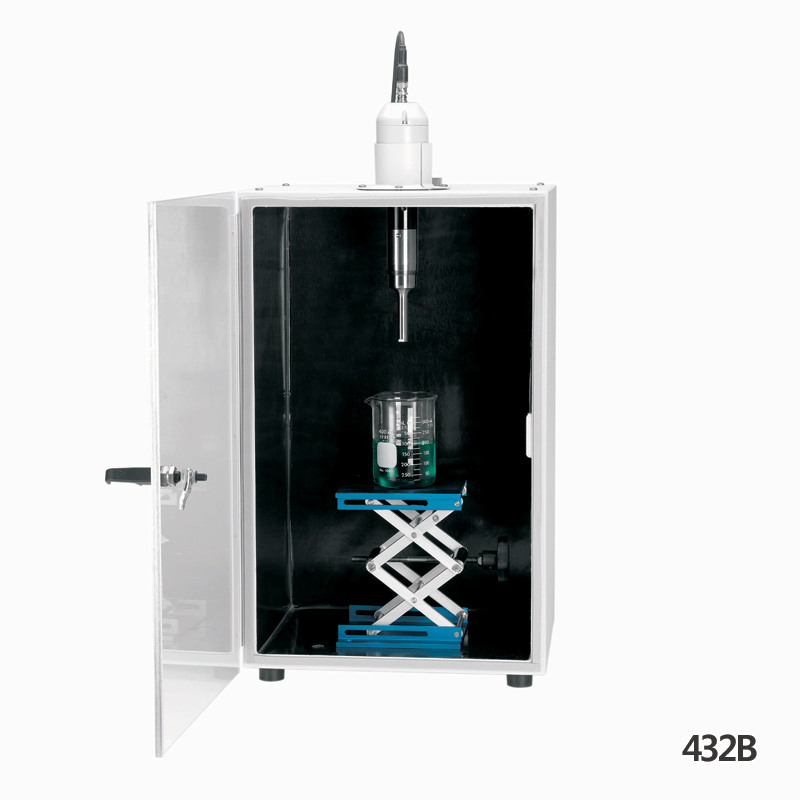

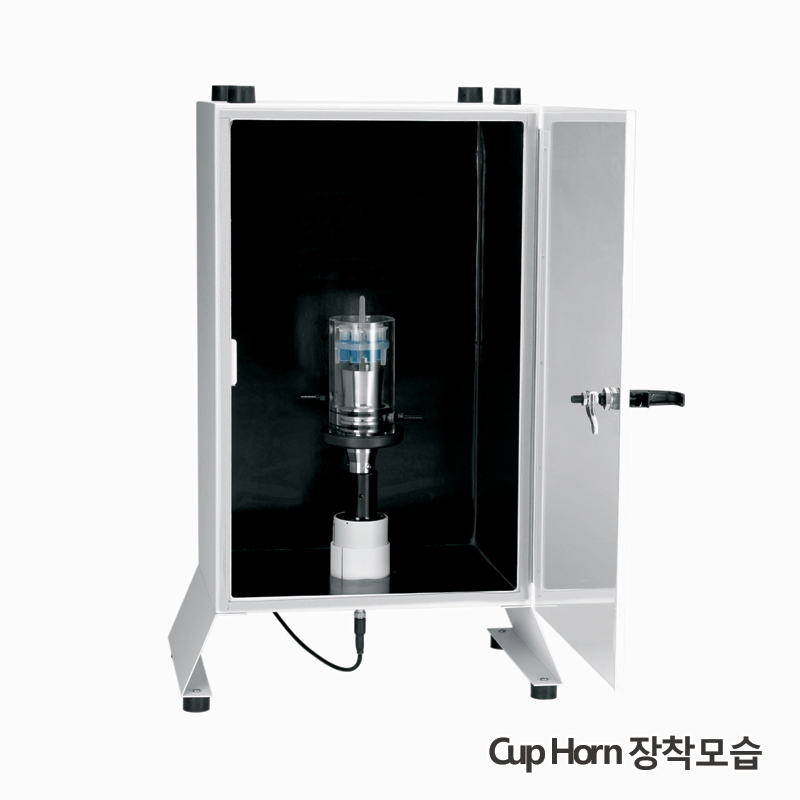

Sound Enclosure, 방음 박스
Cat. No	Model	Description
H01-193-808	432B2	SONOBOX

● Size : (내부) w330×d280×h560 mm
(외부) w370×d305×h585 mm

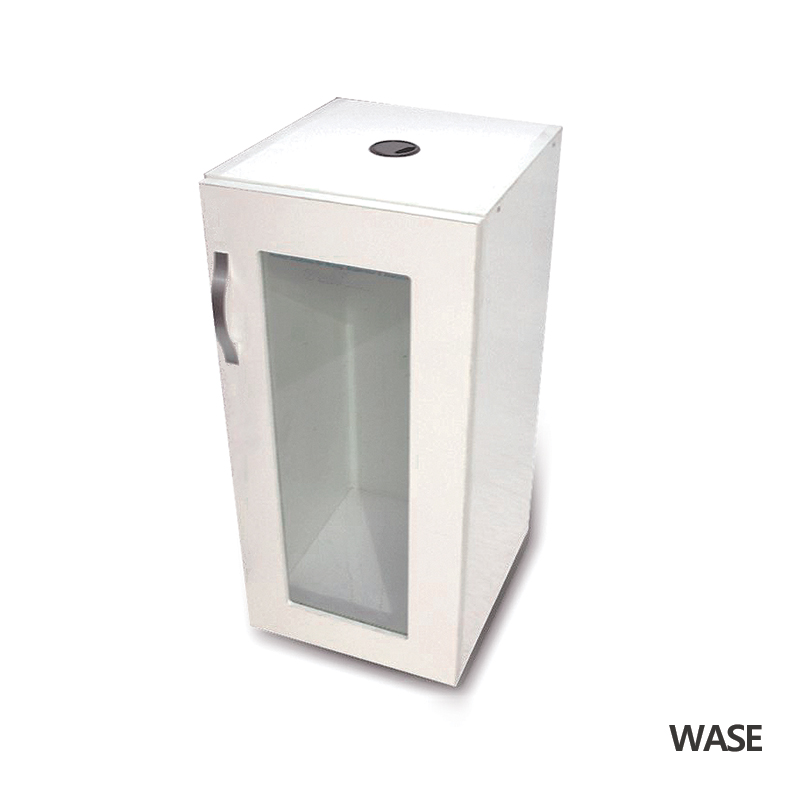

Sound Enclosure, 국산 방음 박스
Cat. No	Model	Description
H01-607-010	WASE	Wood Acoustic Enclosure

● Size : (내부) w330×d280×h560 mm
(외부) w370×d305×h585 mm
● 전면 투명도어로 작업 중 관찰 용이

기타 Replacement Accessory
Cat. No	Model	Description
H01-193-921	CL334	Replacement Converter
H01-193-925	K4	Replacement Converter Cable, 6 ft
H01-193-927	K4-10	Replacement Converter Cable, 10 ft
