랩캠퍼스(Labcampus) : Fume Hood / 닥트형 흄후드

(0개)

● 견고하며, 실험 시 발생 가능한 유해 가스 배출
● Air/Gas/Water Cock, Cup Sink, Drain, Explosion Proof Lamp , Concent 장착
● 선택 가능한 다양한 작업대 (Ceramite/ 에폭시 수지/ 세라믹)
● 내산성 및 내약품성이 우수한 TRESPA & 페놀수지, Stainless Steel 304, Stainless Steel 316L 내장재 선택 가능
● Epoxy Coated Steel, 304 Stainless 외장재 선택 가능
● 두께 5mm 안전강화유리창
● 유기용매 증기로 인한 폭발방지용 방폭등 사용
● 배기 시스템은 내장형 팬, 외장형 블로어 ,덕트 중 선택 가능
● Glass Door Open시 소량의 유독 Gas 유출로 인한 사용자의 안전을 위하여 ”공기보호막”을 형성하는 Air Curtain 방식의 안전장치를 채택 (Option)
● 운임 및 설치비 별도

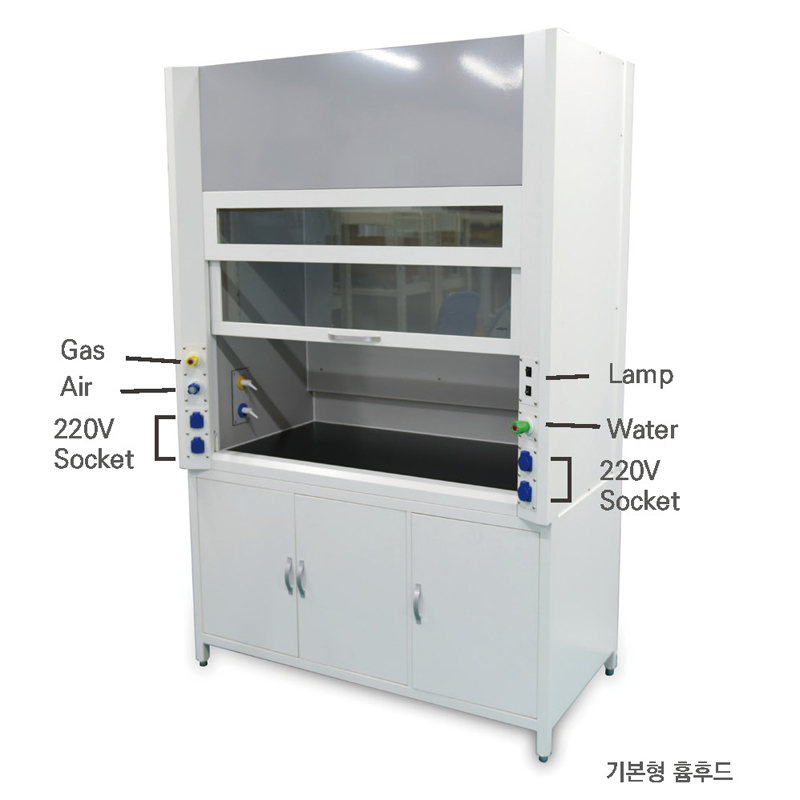

기본형 흄후드
Cat. No	Model	외부 Wide
H02-26-020	FH1200CPP	1200 mm
H02-26-050	FH1500CPP	1500 mm
H02-26-070	FH1800CPP	1800 mm

● 상판(Working Plate) : Ceramite
● 내부 재질 : Phenol Plate
● 외부 재질 : Epoxy Coated Steel

스테인레스 흄후드
Cat. No	Model	외부 Wide
H02-26-220	FH1200SSS	1200 mm
H02-26-250	FH1500SSS	1500 mm
H02-26-270	FH1800SSS	1800 mm

● 재질 : All Stainless Steel #304

기본형 산후드
Cat. No	Model	외부 Wide
H02-26-310	FH1200PVC	1200 mm
H02-26-320	FH1500PVC	1500 mm
H02-26-330	FH1800PVC	1800 mm

● 상판(Working Plate) : PVC
● 내부 재질 : PVC
● 외부 재질 : Epoxy Coated Steel

Optional Accessory
Cat. No	Model	Description
H02-26-825	FH-IF200	내장형 Fan
H02-26-827	FH-ID200	Damper
H02-26-830	FH-FD200	Fire Damper
H02-26-835	FH-SF12	1200용 Support Frame, 304SS
H02-26-840	FH-SF15	1500용 Support Frame, 304SS
H02-26-845	FH-SF18	1800용 Support Frame, 304SS

● Support Frame : Stainless Steel Pipe와 Connector로 구성

Specification
External Dimention	w1200×d800×h2350 mm	w1500×d800×h2350 mm	w1800×d800×h2350 mm
Interal Dimension	w1020×d630×h1100 mm	w1320×d630×h1100 mm	w1620×d630×h1100 mm
Air, Gas, Water Cock	각 1ea
Sink	1ea
Explosion proof lamp	1ea		2ea
Concent	220V×4ea (요청에 의해 110V 설치 가능)
Power	110V / 60Hz and 220V / 60Hz

주요 특징: ● Durable, Hazardous Chemical Gas Remove
● Hood 선정시 고려사항
- 상판의 재질 : Ceramite, Ceramic Plate, Epoxy Resin, Stainless Steel #304, Stainless Steel #316L
- 내장재의 재질 : Trespa, Stainless Steel #304, Stainless Steel #316L
- Duct(환기구) 설비의 유무에 따른 공사 범위
- 외장재의 재질 : SS41 with powder heating coated, Stainless Steel #304
- 배기시스템 : 내장형 팬 및 외장형 블로어 설치
● 기체 역학적 설계로 작업성이 좋으며 내열성, 내약품성, 내구성등의 우수한 재질로 제작
● Duct와 배기관을 Silicon Sealing하여 외부로의 Gas 유출이 없음
● 상판(work top)의 기본재질은 실험대의 상판과 동일한 세라마이트를 사용하며, 그 외의 재질은 고객의 주문에 의함
● 강화유리로 된 슬라이드식 Sash Door와 다용도 Cabinet Stand로 외관이 미려함
● 내부재질(interior material)의 기본재질은 표준규격으로 페놀수지적층판을 사용하며, 내약품성, 내열성이 우수
● Paper work용 슬라이딩판을 후드하단 캐비넷에 장착하여 자료정리시 활용
● Glass Door Open시 소량의 유독 Gas 유출로 인한 사용자의 안전을 위하여 ”공기보호막”을 형성하는 Air Curtain 방식의 안전장치를 채택한 Air Curtain Type은 옵션임
● Air/Gas/Water Cock, Cup Sink, Drain, Explosion Proof Lamp(삼파장 램프), Concent 장착
● 옥상 또는 지상에 Blower를 설치하는 외장형모델의 설치비는 별도임

상판 (Work Top): ● 흄후드내의 작업대이며 이작업대 위에서 전열기를 사용하여 산분해, 증류, 농축, 합성실험을 함
● 작업대는 내열성 재질이어야하며 사용되는 산, 유기용매 및 화학약품에대한 내약품성이 우수해야 함
1. 세라마이트(Ceramite), 세라스톤, 세라스타
- 실험대 상판과 동일한 재질이며 제작회사에따라 각기 다른이름으로 표기됨
- 파쇄한 원석(돌가루)으로 성형한후 적합한 수지(resin)로 표면처리를 하여 제작함
- 작업면의 수지층 두께는 1-2mm로 열, 강산, 유기용매에 이수지층이 녹으면 내부의 돌가루가 표면으로 표출되어 작업대의 기능을 상실하게 됨
2. 에폭시수지판(epoxy resin plate)
- 에폭시수지 와 결속제를 조합하여 제작한 판으로 내열성과 내약품성이 우수함
- 작업대의 성격에 맞게끔 적당한 두께를 갖고 있음
- 가격면에서 고가이지만 내약품성이 최고재질로 우선순위의 후드상판 임
3. 세라믹판(ceramic plate, 도자기재질)
- 도자기 제조에 사용되는 점토를 틀에 넣어 성형한후 1300℃에서 소성한 세라믹판으로 일본에서는 후드의 상판으로 보편화되어 있음
- 점토로 만들어졌으므로 내열성이 가장 우수하고 내산성 및 내약품성이 비교표에서처럼 에폭시수지판 보다도 우수함
- 가격면에서 고가이지만 내약품성이 최고재질로 우선순위의 후드상판임

내장재: ● 흄후드는 외벽과 내벽의 이중구조로 되어있으며, 뒷면의 두벽사이의 공간으로도 배기가 되게끔하고 있음
● 내벽에 해당되는 내장재는 후드내에서 발생되는 유해가스와 열에 직접 접촉하므로 재질의 선정에 유의해야 함
● 산(Acid)을 많이 사용하는 실험실에서는 내산성재질을 선정하고 유기용매의 경우에는 유기용매에 강한 재질을 선정함
● 특히 후드내에서는 열을 이용한 농축과 분해, 반응실험이 기본이므로 화재 및 폭발에도 견딜수있는 내열성, 내연성(耐燃性)자재를 선정해야 함
1. TRESPA & 페놀수지판
- 목재섬유소(Wood Fiber) 또는 크라프트지(Craft Fiber) 70% 와 이의 주성분인 리그닌(Lignin)의 화학적구조가 유사한 페놀수지 30%를 결속제 (Binding Gent)로
사용하여 제작한 판(Panel, Plate)임
- 표면에는 멜라민수지(Melamine Resin)가 도포되어있고, 내산성 및 내약품성이 우수함 (난연재는 아니지만 내열성도 우수함)
2. 일반 스테인레스판(Stainless Steel Plate), SUS 304
- 외부재질에 사용되는 SUS 304로 내부재질에도 동일하게 선정되며 유기용매를 주로 사용하는 경우와 일반적인 내장재로 사용됨
- 내연성 자재로서 흄후드 내에서 유기용매 위주로 실험하는 경우에는 최적이지만 합성, 산분해등의 실험으로 강산을 많이 사용하는
경우에는 표면의 얼룩짐과 변색의 우려가 있음
3. 특수 스테인레스판(Stainless Steel Plate), SUS 316L
- 일반 스테인레스스틸 SUS 304는 Cr18%-Ni8% 이며 산에대한 내식성이 제한되어있어 산에대한 내식성을 강화시키기 위하여
몰리브텐을 첨가한 SUS 316은 Cr18%- Ni12%-Mo2.5% 이며, 산을 많이 사용하는 흄후드 내장재 재질로 적합함
- SUS 316L은 SUS 316보다 탄소함량이 적으며 용접부위에도 동일한 내식성이 유지되는 장점으로 내산성이 높고 유기용매에 적합한 내장재임

외장재: ● 외장재는 냉간압연강판(CR판, Cold Rolled Iron Plate)에 분체도장, 스테인레스판(Stainless Steel 304)이 일반적이며 때로는 스테인레스판에 분체도장을 하기도 함
1. 함마톤 분체도장 : 냉간압연강판(철판)
- 흔히말하는 철판이며 전문적으로는 구조용 탄소강으로 분류하고 그중에서도 기계적성질에따라“연강”으로 다시 분류됨
- 일반적으로 두께 1.2mm의 판을 사용하며, 인장강도는 38-48kg/㎟ 이며 연신율은 24-36% 임
- 분체도료가 용제형도료와 크게 차이나는 점은 휘발성분을 포함하지않고 분말화되어 있으며 용제등 불필요한 성분을 포함하지 않은
순고형분 도료로서 도장효과가 뛰어남
- 분체도장중에서도 함마톤의 장점은 무늬용 기능성을 갖춘도료로 도막외관에 인위적으로 주름(Wrinkle)을 형성시켜 직물(Texture)감을
부여하므로 입체감과 특수 요철감을 갖게해줌. 함마톤은 접착력, 내구력, 은폐력이 좋고 특히 내마모성이 우수함
2. 스테인레스판(Stainless Steel Plate), SUS304 ( = STS 304, Type 304SS )
- 녹슬지않는 강으로 알려져있으며 내식성(Corrosion Resisting Steel)이 높고 비자성(非磁性)임
- 화학적 조성은 크롬 16-26%, 니켈 6-20% 이며 나머지는 철로 되어있고 Cr18%-Ni8%의 18-8 스테인레스강이 대표적이며 흔히 SUS 304라 함
- 내식성과 내충격성, 기계가공성이 우수하고 선팽창계수가 보통강의 1.5배이며 열, 전기전도도가 1/4 정도임
- 단점으로 지적되는 염산, 염소가스, 황산등에 약하다는 점을 보완하기위하여 스테인레스스틸에 분체도장으로 마무리하는 경우도 있음

기타: ● 유리문(Window) : 두께 5 mm로 열처리한 안전강화유리임
● 프레임(Frame) : 유리를 안전하게 지지하는 틀(Frame)로 내열성, 내부식성이 요구되며 견고함이 강조되므로 스테인레스스틸로 제작함
● 방폭등 : 유기용매증기로인한 폭발을 방지 하기위하여 방폭구조로 되어있으며, 일반백열등은 전구의 수명이 짧으므로 사용을 배제하고
장수명의 에너지 절약형 3파장램프를 사용함. 삼파장램프의 사용으로 연구원이 전구를 자주 교체하는 불편함을 덜어줌
● 후드실내의 밝기를 고려하여 1500모델부터는 2개의 램프를 장착함
● 물, 에어(Air), 가스(Gas)
- 일반적인 모델은 PVC로 제작된 콕크(Cock)와 황동으로 제작된 조절밸브를 3개 장착함
- 합성실험을 위하여 질소가스등 가스의 사용이 중요한 포인트가 되는 경우, 고객이 제작전에 요청하면 일반가스콕크를
“압력계 와 잠금장치가 부착된 미세압력조정기(Regulator)”로 바꾸어 장착 가능함
● 컵싱크(Cup Sink) : 배수구로 스테인레스스틸의 컵싱크를 장착하며 산을 많이 사용하는 경우에는 PVC재질을 사용함
● Paper Work용 슬라이딩판 : 50 cm×50 cm의 스테인레스재질, Paper Work용 슬라이딩판을 장착, 최대하중 25 kg
● 캐비넷(Cabinet)
- 후드본체를 올려놓는 가대로 철제사각파이프, 40×40 mm를 견고하게 용접하여 함마톤분체도장으로 마무리함
- 문은 MDF(Medium Density Fiberboard)재질로 여닫이식 문임
● 배기시스템(Fan, Blower and Duct System)
1. 내장형 팬(Fan)
- 저소음, 저진동의 시로코타입(Sirocco Type) 팬으로 후드 상부에 장착하며, 후드의 크기에 따라 1/4마력부터 1/2마력까지 사용됨
- 풍량은 22-40CMM(입방메타/분)이며 정압은 20-14mmAq, 소음은 56-60dB임
2. 외장형 블로아(Blower)
- 일반적으로 옥상에 설치하며 진동방지용 방진좌대를 먼저 설치하고 그위에 견고하게 블로아를 장착함.
일반적으로 1-2마력의 모타가 사용됨
- 후드로부터 설치위치가 멀어서 연구원의 확인이 어렵고 모타의 용량이 크므로 안전장치, 과부하방지용 브레커(Braker)와
마그네틱스위치를 갖춘 컨트롤판넬(Control Panel)을 설치함
- 블로아 용량이 큰경우에는 블로아를 견고하게 지지하기 위하여 콘크리트로 기초공사함
- 블로아의 날개(Blade)를 내산성의 PVC로 제작하거나 Stainless Steel로 제작함. 풍량은 52CMM(입방메타/분)임
3. 덕트(Duct) - 일반적으로 직경 200 mm의 경질PVC Pipe와 Flexible Duct Hose가 사용되며, 필요시 Stainless Steel로 사각덕트를 제작하기도 함
