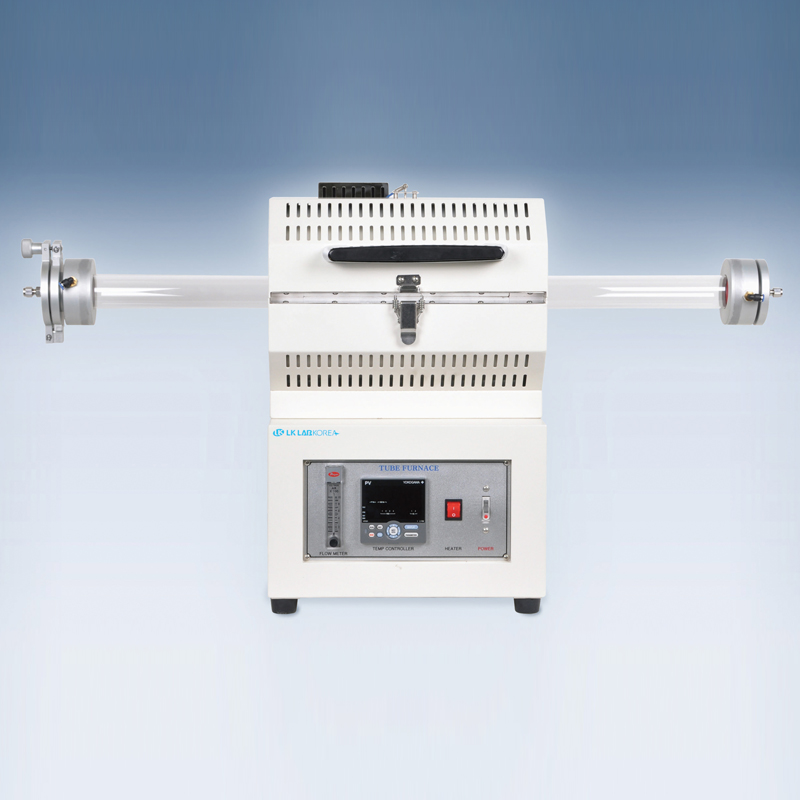

랩캠퍼스(Labcampus) : Program Tube Furnace Gas Atmosphere / 프로그램식 가스 분위기 튜브 전기로, 1200°C

(0개)

● Program, Microprocess Control 정밀 온도 제어
● 가스 마스크 포함, Tube는 별도 구매해야 함
● 온도의 상승, 유지 및 시간을 연동 저장하고, 저장된 프로그램은 반복적으로
선택하여 운전 가능함
● Auto Tuning, Calibration, 자가진단기능
● Gas 분위기 사용에 적합하도록 일체형으로 구성
● 안전을 우선적으로 고려한 과전류 보호회로 및 과열 안전장치장착
● 2 Pattern, 20 Segment 프로그램 설정 및 반복, 예약 운전 실행
● 적용튜브의 외경은 50 mm, 70 mm이며 Alumina 또는 Quartz 선택 (Option)
● 개폐식으로 시편 장착이 편리하며 Gas 주입이 용이함
● 산화, 환원 중성 분위기 및 고체 사용가능

상세 규격 표
Cat. No	Model	Heat Zone
F08-02-430	LF-GT530	Ø50×L300 mm
F08-02-433	LF-GT560	Ø50×L600 mm
F08-02-435	LF-GT730	Ø70×L300 mm
F08-02-438	LF-GT760	Ø70×L600 mm

Technical Data
Cat. No.		F08-02-430	F08-02-435	F08-02-433	F08-02-438
Model		LF-GT530	LF-GT730	LF-GT560	LF-GT760
Tube Size / Heat Zone		Ø50 mm / L300 mm	Ø70 mm / L300 mm	Ø50 mm / L600 mm	Ø70 mm / L300 mm
Controller	Control	Program PID Controller
	Display	LED Segment Display
	Program	2 Pattern 20 Segment
Temperature	Range	Max. 1200℃
Temperature	Uniformity	±2℃
External Size (w×d×h, mm)		400×500×800	400×550×800	700×500×800	700×550×800
Atmosphere	Gas Mask	Gas Port, N2, Air, H2 등 사용자 적용 (Option)
	Flow Meter	1 ea, Gas 유량 조절용 (Option)
	Water Line	2 Port, 오링 손상방지용 냉각수 공급 라인 (Option)
	Vent	1 Port, Gas Vent용
Material	Internal	Ceramic Molded Module
Material	External	Powder Coated Steel
Electric Supply	Power	1 phase / 220 VAC / 60 Hz
	Max Consumption	1.8 kW (8.2 A)	2.5 kW (11.2 A)	2.4 kW (11.0 A)	3.1 kW (14.1 A)
	Power Line	Standard Plug

Validation Service
Cat. No	Model	Description
F08-91-998	VA-TF100	Validation for Tube Furnace

Tube for Tube Furnace
Cat. No	Model	Description
T16-45-221	AT-050	Alumina Tube, Ø50×L1000 mm
T16-45-242	AT-070	Alumina Tube, Ø70×L1000 mm
Q01-60-270	QTS1045	Quartz Tube, Ø50×L1000 mm
Q01-60-300	QTS1050	Quartz Tube, Ø70×L1000 mm

Gas Mask Only
Cat. No	Model	Description
F08-02-490	TFGM050	Gas Mask Only, Ø50 mm용
F08-02-495	TFGM070	Gas Mask Only, Ø70 mm용

Flow Meter
Cat. No	Model	Description
F08-91-500	TFFM01	Flow Meter 장착
