Digital Peristaltic Pump / 디지털 정밀 정량 이송 펌프

■ 탄성이 있는 튜브를 사용, Roller를 회전 시킴으로서 일정량의 액체를
연속적으로 이송시키는 펌프
■ 액체의 이송량은 튜빙 사이즈와 모터의 rpm에의해결정됨
■ 모터의 회전 방향은 정, 역회전이 가능함
■ Masterflex® Easy Load®, Easy Load® Ⅱ장착가능
■ 4개의 Head를열결할수있음
■ Tubing은 Peristaltic Pump용 Tubing 667 page 참조
■ LK Labkorea

(0개)

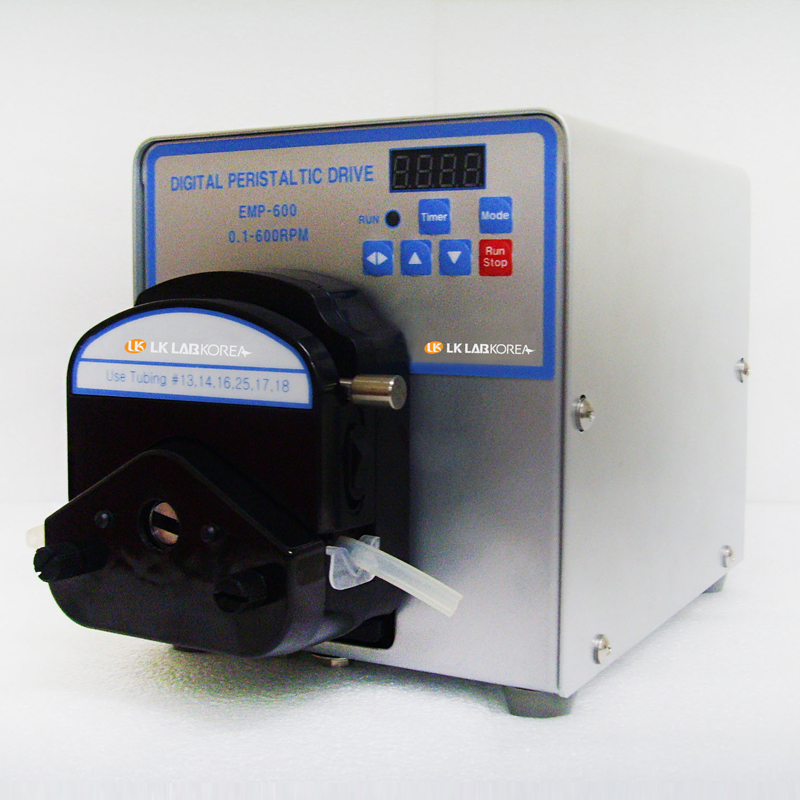

Digital Precision Peristaltic Pump Set / 디지털 기본형
Cat. No	Model	Flow Rate	Speed
P06-602-050	TPT6035	0.29 ~ 2100 ml/min	0.1 ~ 600 rpm

■ 구성 : Digital Drive, Pump Head (TPH-1000) 각 1개
■ RPM Digital Display (0.1 ~ 100 rpm까지 0.1 rpm, 100 ~600 rpm까지 1 rpm 단위로 셋팅 가능)
■ 최대 3채널의 펌프헤드 장착 가능
■ Timer(15,30,60s), 외부연동(스위치 및 4 ~ 20 mA)기능

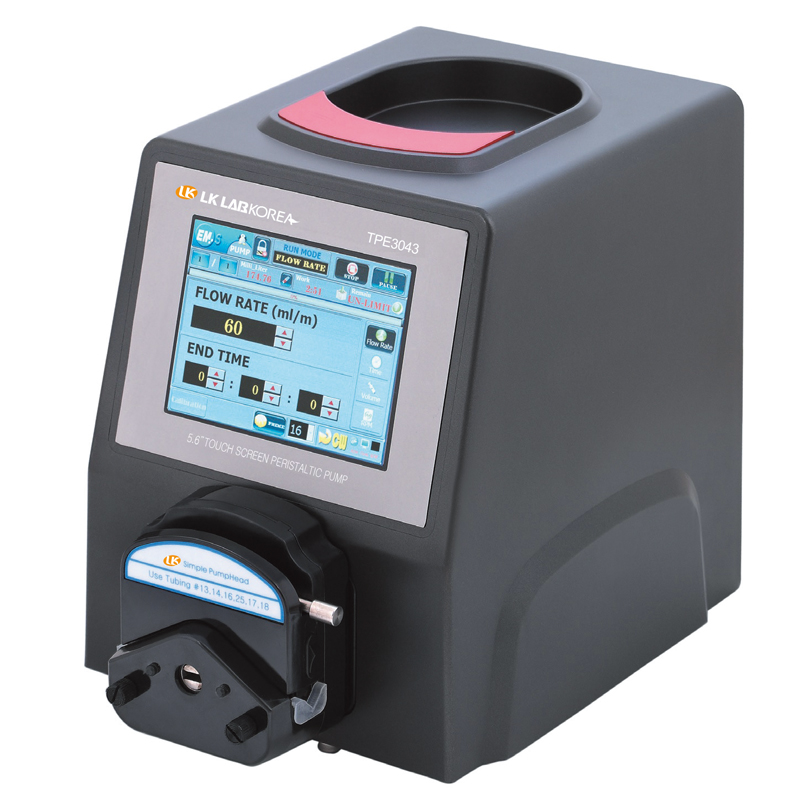

Program Peristaltic Pump Set / 프로그램 형
Cat. No	Model	Flow Rate	Touch Screen
P06-602-160	TPE3043	0.001 ~ 3700 ml/min	5.6"
P06-602-250	TPT2070	0.001 ~ 3700 ml/min	7"

■ 구성 : Programmable Drive, Pump Head (TPH-1000) 각 1개
■ Pump Master Software : 펌프 16대까지 동시제어, 실시간 데이터로깅 (option)
■ 4개의 Head를 연결 할 수 있음

Optional Accessory

Spare Pump Head
Cat. No	Model	Description
P06-602-500	TPH-1000	For LS13, LS14, LS25, LS17, LS18

■ Masterflex Pump Head와 호환가능

Pump Master Software
Cat. No	Model	Description
P06-602-600	980055	Software, Pump 16대 동시 제어

Mounting Hardware
Cat. No	Model	Pump Head 수	적용 Pump Head
P06-602-950	980065	2 ea	TPH-1000
P06-602-953	980069	3 ea
P06-602-956	980072	4 ea

Other Accessory
Cat. No	Model	Description
P06-602-723	980090	Lock Type Foot Switch

Specification
Cat. No	P06-602-050	P06-602-160	P06-602-250
Model	TPT6035	TPE3043	TPT2070
Motor Type	Stepping Servo Motor
Speed	0.1 ~ 600 rpm	0.01 ~ 2000 rpm
Motor 출력	30W
Encoder	-	Incremental 자기 Encoder(50000 Pulse/회전)
Flow Capacity	0.29 to 2100 ml/min	0.001 to 3700 ml/min
Accuracy	-	± 0 ~ 2% 이내
Motor 압력전압 / 전류	-	24VPC	DC24V ± 10%/3.4A
Housing Material	Steel 분체도장	ABS Case	304 Stainless Steel
Operating System	-	Windows CE	Windows XP
Display	LCD	5.6" Touch Screen	7" Touch Screen
장착가능한 Head 수	3 ea	4 ea
Dimension	w150×d200×h170 mm	w190×d260×h250 mm	w230×d250×h260 mm
Output	-	RS232C	USB, RS232C, LAN Port
External Control Unit	Start /Stop, CW/CCW	Start/Stop, RX, Tx
Power	220 ~ 240V, 50/60Hz
