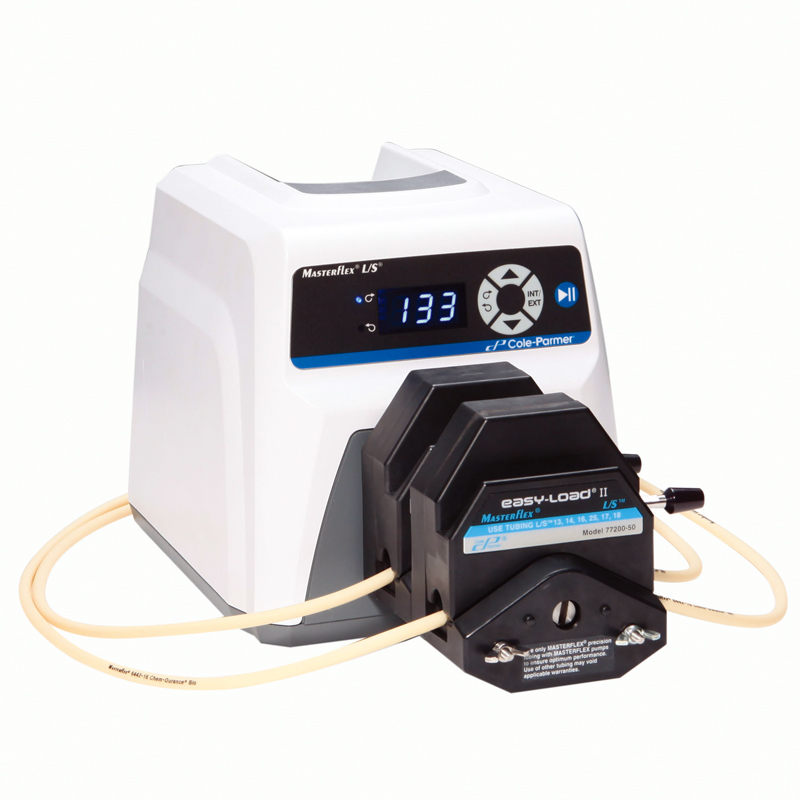

Digital Peristaltic Pump / 정량 이송 펌프

■ 탄성이 있는 튜브를 사용, Roller를 회전 시킴으로서 일정량의 액체를
연속적으로 이송시키는 펌프
■ RPM만 Digital로 표시되는 경제형 Masterflex® 모델
■ 액체의 이송량은 튜빙 사이즈와 모터의 rpm에의해결정됨
■ 모터의 회전 방향은 정, 역회전이 가능함
■ Digital Display - RPM Only
■ DBQ Remote Control Connection
- Speed via 0 to 10 V, 4 to 20 mA
- Direction, Start / Stop
■ 모든 LS Pump Head와같이사용가능
Peristaltic Pump용 Accessory 667 page 참조
■ Masterflex®

(0개)

Peristaltic Pump Set / 기본형 정량 이송 펌프
Cat. No	Model	Flow Rate	Speed
P06-55-045	7528-10S	0.36 ~ 3400 ml/min	6 ~ 600rpm
P06-55-052	7528-20S	0.18 ~ 1700 ml/min	3 ~ 300rpm
P06-55-061	7528-30S	0.06 ~ 580 ml/min	1 ~ 100rpm

● 구성 : Standard Drive, Easy Load® Ⅰ (7518-00) 각 1개

Standard Drive Only
Cat. No	Model	Flow Rate	Speed
P06-55-145	7528-10	0.36 ~ 3400 ml/min	6 ~ 600rpm
P06-55-152	7528-20	0.36 ~ 1700 ml/min	3 ~ 300rpm
P06-55-161	7528-30	0.06 ~ 580 ml/min	1 ~ 100rpm

Pump Head, Easy-Load® Ⅰ, ①
Cat. No	Model	Tubing Size	Rotor
P06-55-990	7518-00	LS13, LS14, LS16, LS25, LS17, LS18	CRS
P06-55-993	7518-10	LS13, LS14, LS16, LS25, LS17, LS18	SS
P06-55-996	7518-02	LS15 ,LS24	CRS
P06-55-999	7518-12	LS15 ,LS24	SS

Pump Head, Easy-Load® Ⅱ, ②
Cat. No	Model	Tubing Size	Rotor
P06-55-914	77200-50	LS13, LS14, LS16, LS25, LS17, LS18	CRS
P06-55-917	77200-60	LS13, LS14, LS16, LS25, LS17, LS18	SS
P06-55-920	77200-52	LS15 ,LS24, LS35, LS36	CRS
P06-55-923	77200-62	LS15 ,LS24, LS35, LS36	SS

● 추가적인 L/S Pump Head는 666 Page 참조

Specification
Speed (rpm)	6 ~ 600 rpm	3 ~ 300 rpm	1 ~ 100 rpm
Dimension	w216 X d254 X h216 mm
Motor	1/10 HP (75 W)
Speed Requlation	± 0.25% (1 rpm at 600 rpm, 0.1 rpm at 100 rpm)
IP Rating	IP33
장착 가능한 Pump Head 수	2ea		4ea
Power	90 ~ 260V, 50/60Hz

튜빙 종류에 따른 Flow Rate (ml/min)
RPM	Precision Pump Tubing						High Precision Pump Tubing
RPM	LS13	LS14	LS16	LS25	LS17	LS18	LS15	LS24	LS35	LS36
6 ~ 600	0.36 ~ 36	1.3 ~ 130	4.8 ~ 480	10 ~ 1000	17 ~ 1700	23 ~ 2300	11 ~ 1100	18 ~ 1800	26 ~ 2600	34 ~ 3400
3 ~ 300	0.18 ~ 18	0.65 ~ 65	2.4 ~ 240	5 ~ 500	8.5 ~ 850	11.5 ~ 1150	5.5 ~ 550	9 ~ 900	13 ~ 1300	17 ~ 1700
1 ~ 100	0.06 ~ 6	0.21 ~ 21	0.8 ~ 80	1.7 ~ 170	2.8 ~ 280	3.8 ~ 380	1.8 ~ 180	3.0 ~ 300	4.3 ~ 430	5.8 ~ 580

● 같은 타입의 헤드 일지라도 사용 튜빙의 타입 (Precision or High Precision)에 따라 사용 헤드의 모델이 달라짐
