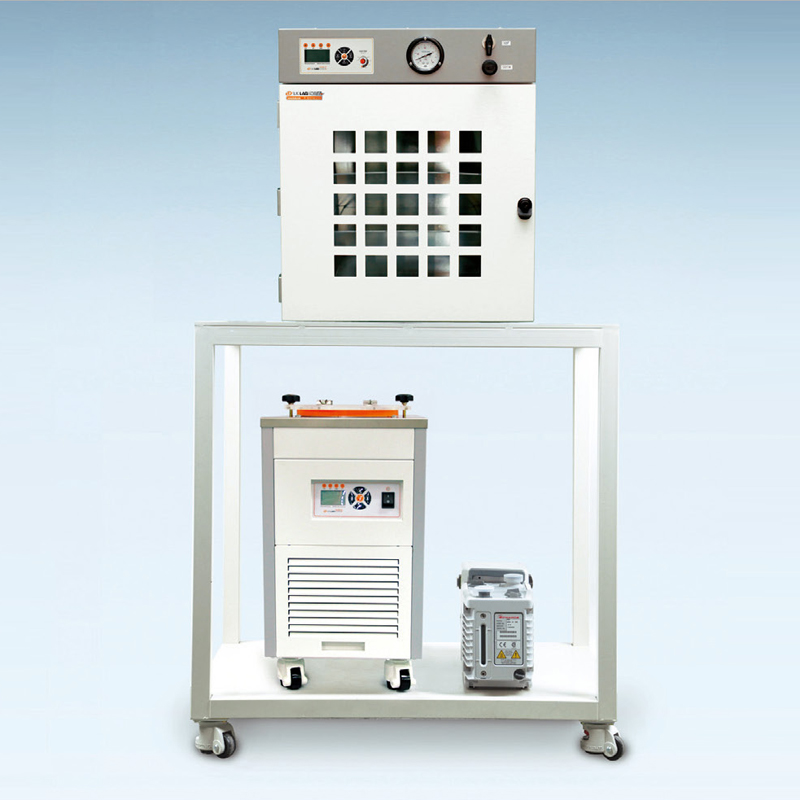

 Process Vacuum Oven System/진공 건조기 시스템 |
|
| 2단 Rack for Vacuum Oven |
|
|
 |
|
|
|
|
● 진공해지시 외부 공기 유입으로 분말시료 확산 방지 조절기 사용
● 내부 상태를 확인할 수 있는 2중 Safety Glass Door
● 챔버 내부를 진공상태로 유지하여 가열산소에 의한 시료의 물리적, 화학적 변화를
억제함
● Graphic LCD Display, 간편하고 직관적인 User Interface
● 열전도율이 우수한 DU-AL 선반 채택
● 10 Step Temperature & Time Program Controller
● Auto Tuning, Temperature Calibration 기능
● 2 Type의 Timer 기능 내장
● RS485 PC통신 기본장착
● Automatical Fault Sensing System 기기 스스로 이상 상황을 감시 (특허 등록)
● 2중화 과온 안전장치, 1차 Controller 과온 Alarm과 2차 과온 차단 회로
● 요청에 의해 Program Type도 공급 가능함
● PL Insurance (제조물 배상 책임 보험)
| Cat. No |
Model |
Type |
Capacity |
| O01-02-335 |
LO-VS232SN |
PID Controller |
8 L |
| O01-02-339 |
LO-VS313SN |
28 L |
| O01-02-343 |
LO-VS424SN |
65 L |
| O01-02-347 |
LO-VS525SN |
125 L |
2단 Rack for Vacuum Oven
| Cat. No |
Model |
Type |
| O01-02-481 |
LO-VSRA01 |
620×600×900 mm |
| O01-02-483 |
LO-VSRA02 |
720×600×900 mm |
| O01-02-485 |
LO-VSRA03 |
820×600×900 mm |
| O01-02-487 |
LO-VSRA07 |
920×690×900 mm |
| Cat. No. |
O01-02-335 |
O01-02-339 |
O01-02-343 |
O01-02-347 |
| Model |
LO-VS232SN |
LO-VS313SN |
LO-VS424SN |
LO-VS525SN |
| Capacity |
8 L |
28 L |
65 L |
125L(상담문의) |
| Controller |
Control |
PID Control, Autotuning |
| Display |
GLCD (Graphic LCD) |
| Resolution |
0.01℃ |
| Timer |
Wait on/off or Run Start (99 hr 59 min 59 sec) |
| Vacuum |
0 ~ 760 mmHg |
| Temperature |
Range |
Ambient +15 ~ +250℃ |
| Accuracy at 100℃ |
0.3℃ |
| Dimension |
Interior (w x d x h) |
200×200×200 mm |
300×300×300 mm |
400×400×400 mm |
500×500×500 mm |
| Exterior (w x d x h) |
370×350×495 mm |
470×455×615 mm |
570×560×720 mm |
770×650×815 mm |
| Material |
Interior |
304 Stainless Steel |
| Exterior |
Powder Coated Steel |
Electric
Supply |
Power |
1 phase / 220VAC / 60 Hz |
| Max Consumption |
600 W (2.8 A) |
600 W (2.8 A) |
1.6 Kw (7.3 A) |
2.5 Kw (11.2 A) |
| Power Line |
Standard Plug |
| Other |
Aluminum Shelf |
1 ea |
2 ea |
| Vacuum Port |
1/4” Hose Nipple male |
| Vent Port |
1/4” Hose Nipple male |
| Safety |
Oven Temp. & Current Protection, Automatical Fault Sensing System
|
| Utility (System) |
Cold Trap & Vacuum Pump |
Cold Trap
Bath |
Cat. No. / Model |
B04-01-230 / CTB40
|
| Temp. Range |
Down to -40℃ |
| Capacity |
4.8L |
| Trap |
Glass Trap (2 ea) |
Vacuum
Pump |
Vacuum Port |
P06-121-105/ED-RV5 |
P06-121-108/ED-RV8 |
O01-02-335/ED-RV12 |
| Pumping Speed |
103 L/min |
167 L/min |
238 L/min |
| Check Valve |
역류방지장치 Check Valve 부착 |
| Gas Ballast Valve |
2단계로 조절 가능한 2 stage Rotary Vane Pump |
| Ultimate Pressure |
1.5×10-3 Torr |
| (- GB 1) |
2.3×10-2 Torr |
| (- GB 2) |
7.5×10-2 Torr |
4.6×10-2 Torr |
| Oil Mist Trap |
EMF10 |
EMF20 |
| System Table |
Powder Coated Steel With Caster |
| Dimension |
Table (w x d x h) |
620×600×900 mm |
720×600×900 mm |
820×600×900 mm |
920×690×900 mm |
Validation Service
| Cat. No |
Model |
Description |
| O01-91-996 |
VA-VOS100 |
Validation for
Vacuum Oven System |
- ● 당사 기본 양식에 따른 IQ/OQ Validation Service 비용이며, 고객 요청에 의하여 비용이 변경되어 질 수 있음
|
|
|
|
